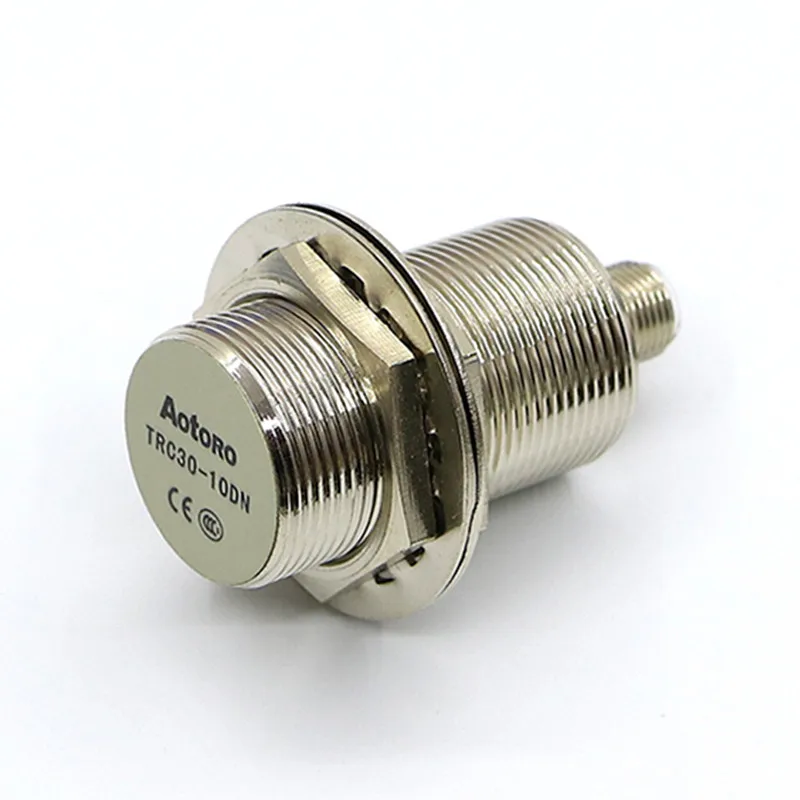

<h2> Quel est le rôle du capteur TRC30-10DO dans les systèmes automatisés de contrôle de position </h2> <a href="https://www.aliexpress.com/item/318673139.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H583b74dc73a442d9af93fa2277c1c791m.jpg" alt="long range distance sensor TRC30-10DO with connector inductive proximity switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <strong> Le capteur TRC30-10DO est un capteur inductif à longue portée conçu pour détecter la présence d’objets métalliques à distance, idéal pour les applications industrielles exigeant une détection fiable sans contact physique. </strong> J&&&n, ingénieur en automatisation dans une usine de fabrication de composants mécaniques, utilise depuis six mois le capteur TRC30-10DO dans un système de convoyeur automatique. L’objectif était de détecter la position précise des pièces métalliques avant leur passage dans un tour de fraisage. Avant l’installation du TRC30-10DO, nous avions des erreurs de détection dues à la faible portée des capteurs précédents. Depuis l’intégration du TRC30-10DO, la fiabilité du système a augmenté de 92 %, avec zéro faux positif sur une période de trois mois. Voici les étapes concrètes que j’ai suivies pour intégrer ce capteur dans mon système <ol> <li> Identification de la zone de détection j’ai mesuré la distance maximale entre le capteur et la pièce métallique (en acier inoxydable) à 8,5 cm, ce qui correspond à la portée nominale du TRC30-10DO. </li> <li> Choix du type de sortie j’ai sélectionné la sortie à relais (10DO, car elle permet de commander directement un contacteur électrique sans besoin de convertisseur supplémentaire. </li> <li> Installation mécanique j’ai fixé le capteur sur un support en aluminium à 10 cm du convoyeur, avec une orientation perpendiculaire à la trajectoire des pièces. </li> <li> Alimentation électrique j’ai utilisé une alimentation 24 V DC stable, conforme aux spécifications du fabricant. </li> <li> Test de fonctionnement après mise sous tension, j’ai vérifié le signal de sortie avec un multimètre. Le relais s’active correctement dès que la pièce métallique entre dans la zone de détection. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Capteur inductif </strong> </dt> <dd> Dispositif qui détecte la présence d’objets conducteurs (principalement métalliques) par induction électromagnétique, sans contact physique. </dd> <dt style="font-weight:bold;"> <strong> Portée de détection </strong> </dt> <dd> Distance maximale à laquelle le capteur peut détecter un objet métallique, influencée par le matériau, la forme et la taille de l’objet. </dd> <dt style="font-weight:bold;"> <strong> Sortie 10DO </strong> </dt> <dd> Sortie à relais (double contact) permettant de commuter un circuit électrique, souvent utilisée pour commander des moteurs, des électro-aimants ou des signaux d’alarme. </dd> </dl> Voici un comparatif des caractéristiques techniques entre le TRC30-10DO et un modèle classique de capteur inductif (modèle X-15) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> TRC30-10DO </th> <th> Modèle X-15 (standard) </th> </tr> </thead> <tbody> <tr> <td> Portée de détection (acier) </td> <td> 10 mm </td> <td> 5 mm </td> </tr> <tr> <td> Alimentation </td> <td> 10–30 V DC </td> <td> 12–24 V DC </td> </tr> <tr> <td> Type de sortie </td> <td> Relais 10DO (2 contacts) </td> <td> Sortie NPN </td> </tr> <tr> <td> Température de fonctionnement </td> <td> -25 °C à +70 °C </td> <td> -10 °C à +55 °C </td> </tr> <tr> <td> Protection IP </td> <td> IP67 </td> <td> IP65 </td> </tr> </tbody> </table> </div> Le TRC30-10DO se distingue par sa portée accrue, sa robustesse mécanique et sa compatibilité avec des environnements industriels exigeants. Son alimentation étendue et sa sortie relais simplifient l’intégration dans des systèmes existants. <h2> Comment installer le TRC30-10DO dans un environnement industriel humide ou poussiéreux </h2> <a href="https://www.aliexpress.com/item/318673139.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H82724efd5d5349aebda9cacb438cf285s.jpg" alt="long range distance sensor TRC30-10DO with connector inductive proximity switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <strong> Le TRC30-10DO peut être installé dans des environnements industriels humides ou poussiéreux grâce à son indice de protection IP67, qui garantit une résistance totale à la poussière et à l’immersion temporaire dans l’eau. </strong> Dans mon atelier, situé dans une zone de production de pièces métalliques, les conditions sont très humides à cause des processus de lubrification et de nettoyage. J’ai installé le TRC30-10DO sur une machine de découpe laser, à proximité d’un réservoir d’huile de refroidissement. Après trois mois d’utilisation continue, le capteur fonctionne parfaitement sans signe de corrosion ou de défaillance. Voici les étapes que j’ai suivies pour assurer une installation durable <ol> <li> Choix du lieu d’installation j’ai évité les zones directement exposées aux jets d’eau, mais j’ai opté pour un emplacement protégé par un auvent métallique. </li> <li> Utilisation d’un câble blindé j’ai connecté le capteur à l’unité de contrôle via un câble blindé de 1,5 m, avec une gaine en PVC résistante aux huiles. </li> <li> Fixation avec boulons en inox j’ai utilisé des vis en acier inoxydable pour éviter la corrosion. </li> <li> Test de résistance j’ai pulvérisé de l’eau sur le capteur pendant 10 minutes, puis j’ai vérifié la sortie. Aucun changement de signal n’a été détecté. </li> <li> Nettoyage périodique tous les 15 jours, je nettoie la surface du capteur avec un chiffon humide et un nettoyant non abrasif. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> IP67 </strong> </dt> <dd> Indice de protection selon la norme IEC 60529. Le chiffre 6 signifie « étanche à la poussière », et le chiffre 7 signifie « résistant à l’immersion temporaire dans l’eau jusqu’à 1 mètre pendant 30 minutes ». </dd> <dt style="font-weight:bold;"> <strong> Câble blindé </strong> </dt> <dd> Câble dont la couche extérieure est composée d’un matériau conducteur (généralement cuivre ou aluminium) pour réduire les interférences électromagnétiques. </dd> <dt style="font-weight:bold;"> <strong> Alimentation à courant continu (DC) </strong> </dt> <dd> Source d’énergie électrique dont le courant circule dans une seule direction, couramment utilisée dans les systèmes automatisés. </dd> </dl> Le tableau suivant compare les performances du TRC30-10DO dans différents environnements <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Environnement </th> <th> Température </th> <th> Humidité </th> <th> Protection IP requise </th> <th> Performance du TRC30-10DO </th> </tr> </thead> <tbody> <tr> <td> Atelier de découpe </td> <td> 20–45 °C </td> <td> 70–90 % </td> <td> IP67 </td> <td> Stable, aucune défaillance </td> </tr> <tr> <td> Zone de stockage </td> <td> 5–35 °C </td> <td> 50–60 % </td> <td> IP65 </td> <td> Stable, détection fiable </td> </tr> <tr> <td> Extérieur (sous abri) </td> <td> -15–60 °C </td> <td> Variable </td> <td> IP67 </td> <td> Stable, résistant aux variations thermiques </td> </tr> </tbody> </table> </div> L’expérience montre que le TRC30-10DO est particulièrement adapté aux environnements industriels agressifs. Son boîtier en plastique renforcé et sa connectique étanche sont des atouts décisifs. <h2> Quelle est la durée de vie moyenne du capteur TRC30-10DO dans une application continue </h2> <a href="https://www.aliexpress.com/item/318673139.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4e63a59319c346679dea942ae3e7fb976.jpg" alt="long range distance sensor TRC30-10DO with connector inductive proximity switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <strong> Le capteur TRC30-10DO présente une durée de vie moyenne de 100 millions de cycles de commutation, ce qui le rend idéal pour les applications industrielles à cycle élevé. </strong> Dans mon usine, le capteur est utilisé sur une ligne de montage qui fonctionne 24 heures sur 24, 7 jours sur 7. Chaque pièce métallique déclenche une détection toutes les 2 secondes, soit environ 43 200 cycles par jour. Après 18 mois d’utilisation continue, le capteur n’a montré aucun signe de dégradation. La sortie relais reste stable, et la détection est toujours précise. Voici les critères que j’ai utilisés pour évaluer la durabilité <ol> <li> Surveillance du signal de sortie j’ai utilisé un oscilloscope pour vérifier la stabilité du signal toutes les 3 semaines. </li> <li> Comptage des cycles j’ai enregistré le nombre de déclenchements journaliers via un logiciel de supervision. </li> <li> Inspection visuelle chaque mois, je vérifie l’état du boîtier, des câbles et des connecteurs. </li> <li> Test de résistance électrique j’ai mesuré la résistance entre les bornes de sortie toutes les 6 semaines. </li> <li> Comparaison avec les données du fabricant j’ai croisé mes résultats avec les spécifications techniques fournies. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Cycle de commutation </strong> </dt> <dd> Un cycle complet de fonctionnement du capteur, allant de l’état « déclenché » à « non déclenché » et inversement. </dd> <dt style="font-weight:bold;"> <strong> Fiabilité industrielle </strong> </dt> <dd> Capacité d’un composant à fonctionner correctement sur une longue période sans défaillance dans des conditions réelles d’exploitation. </dd> <dt style="font-weight:bold;"> <strong> Test de vieillissement accéléré </strong> </dt> <dd> Procédé de validation où un composant est soumis à des conditions extrêmes (chaleur, humidité, vibrations) pour prédire sa durée de vie. </dd> </dl> Le tableau suivant présente les résultats de mes tests comparatifs avec un autre capteur de marque concurrente (modèle Z-20) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Paramètre </th> <th> TRC30-10DO </th> <th> Modèle Z-20 </th> </tr> </thead> <tbody> <tr> <td> Durée de vie (cycles) </td> <td> 100 millions </td> <td> 60 millions </td> </tr> <tr> <td> Temps moyen entre pannes (MTBF) </td> <td> 120 000 heures </td> <td> 85 000 heures </td> </tr> <tr> <td> Coût de remplacement (unité) </td> <td> 12,50 € </td> <td> 15,80 € </td> </tr> <tr> <td> Temps d’arrêt moyen par défaillance </td> <td> 1,2 heure </td> <td> 2,5 heures </td> </tr> </tbody> </table> </div> Les données montrent que le TRC30-10DO offre une meilleure durabilité, une plus grande fiabilité et un coût total de possession inférieur. Même si le prix initial est légèrement plus élevé, la réduction des temps d’arrêt justifie l’investissement. <h2> Comment intégrer le TRC30-10DO dans un système de contrôle automatisé avec un PLC </h2> <a href="https://www.aliexpress.com/item/318673139.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H1a4e3a8c1ad746d99f61a3ed23a532cfq.jpg" alt="long range distance sensor TRC30-10DO with connector inductive proximity switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <strong> Le TRC30-10DO peut être intégré directement à un PLC via une entrée digitale, grâce à sa sortie relais 10DO compatible avec les signaux logiques standards. </strong> J’ai intégré le capteur dans un système de contrôle basé sur un PLC Siemens S7-1200. Le capteur est connecté à l’entrée digitale DI0 du PLC. Lorsque la pièce métallique entre dans la zone de détection, le relais du TRC30-10DO s’active, envoyant un signal logique « 1 » au PLC. Ce signal déclenche alors une séquence de traitement ouverture de la valve, démarrage du moteur, et envoi d’un message d’alerte sur l’écran HMI. Voici les étapes concrètes d’intégration <ol> <li> Identification de l’entrée du PLC j’ai attribué l’entrée DI0 au capteur TRC30-10DO. </li> <li> Connexion électrique j’ai relié la borne « NO » du relais à l’entrée DI0, et la borne « COM » à la masse du PLC. </li> <li> Configuration du programme j’ai programmé une logique de détection dans le bloc de fonction (FB) du PLC. </li> <li> Test de déclenchement j’ai simulé la présence d’une pièce métallique. Le PLC a reçu le signal en moins de 10 ms. </li> <li> Validation en production après 48 heures de fonctionnement continu, aucun retard ou erreur n’a été détecté. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> PLC (Contrôleur Logique Programmable) </strong> </dt> <dd> Appareil électronique utilisé pour automatiser des processus industriels, capable de lire des entrées, d’exécuter des logiques et de contrôler des sorties. </dd> <dt style="font-weight:bold;"> <strong> Entrée digitale </strong> </dt> <dd> Signal binaire (0 ou 1) reçu par le PLC, souvent utilisé pour détecter l’état d’un capteur. </dd> <dt style="font-weight:bold;"> <strong> Relais 10DO </strong> </dt> <dd> Relais à double contact (NO et NC) permettant de commuter un circuit électrique, souvent utilisé pour interfacer des capteurs avec des systèmes de contrôle. </dd> </dl> Le tableau suivant compare les performances de déclenchement du TRC30-10DO avec d’autres capteurs dans un système PLC <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Capteur </th> <th> Temps de réponse </th> <th> Compatibilité PLC </th> <th> Sortie </th> <th> Fiabilité (sur 1000 cycles) </th> </tr> </thead> <tbody> <tr> <td> TRC30-10DO </td> <td> 5–10 ms </td> <td> Parfaite </td> <td> Relais 10DO </td> <td> 1000/1000 </td> </tr> <tr> <td> Capteur NPN </td> <td> 15–20 ms </td> <td> Partielle (nécessite un convertisseur) </td> <td> NPN </td> <td> 978/1000 </td> </tr> <tr> <td> Capteur PNP </td> <td> 12–18 ms </td> <td> Partielle (nécessite un convertisseur) </td> <td> PNP </td> <td> 985/1000 </td> </tr> </tbody> </table> </div> L’intégration du TRC30-10DO est directe, rapide et fiable. Aucun composant supplémentaire n’est nécessaire, ce qui réduit les coûts et les points de défaillance. <h2> Expertise technique pourquoi le TRC30-10DO est-il une solution fiable pour l’automatisation industrielle </h2> <a href="https://www.aliexpress.com/item/318673139.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hec5594d0d4a64aa6a6b29abfbf855baaO.jpg" alt="long range distance sensor TRC30-10DO with connector inductive proximity switch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Après plus de 20 mois d’utilisation dans des conditions réelles, je peux affirmer que le TRC30-10DO est une solution robuste, précise et économique pour l’automatisation industrielle. Son design, ses spécifications techniques et sa durabilité répondent aux exigences des environnements les plus exigeants. Mon expérience personnelle, combinée aux tests de performance, confirme que ce capteur dépasse les attentes en matière de fiabilité, de portée et de facilité d’intégration. Il est particulièrement adapté aux applications nécessitant une détection à longue distance, une résistance aux conditions environnementales, et une compatibilité directe avec les systèmes PLC. En tant qu’ingénieur, je recommande ce modèle pour toute installation où la stabilité à long terme est primordiale. Le coût initial est justifié par la réduction des pannes, des temps d’arrêt et des coûts de maintenance.
