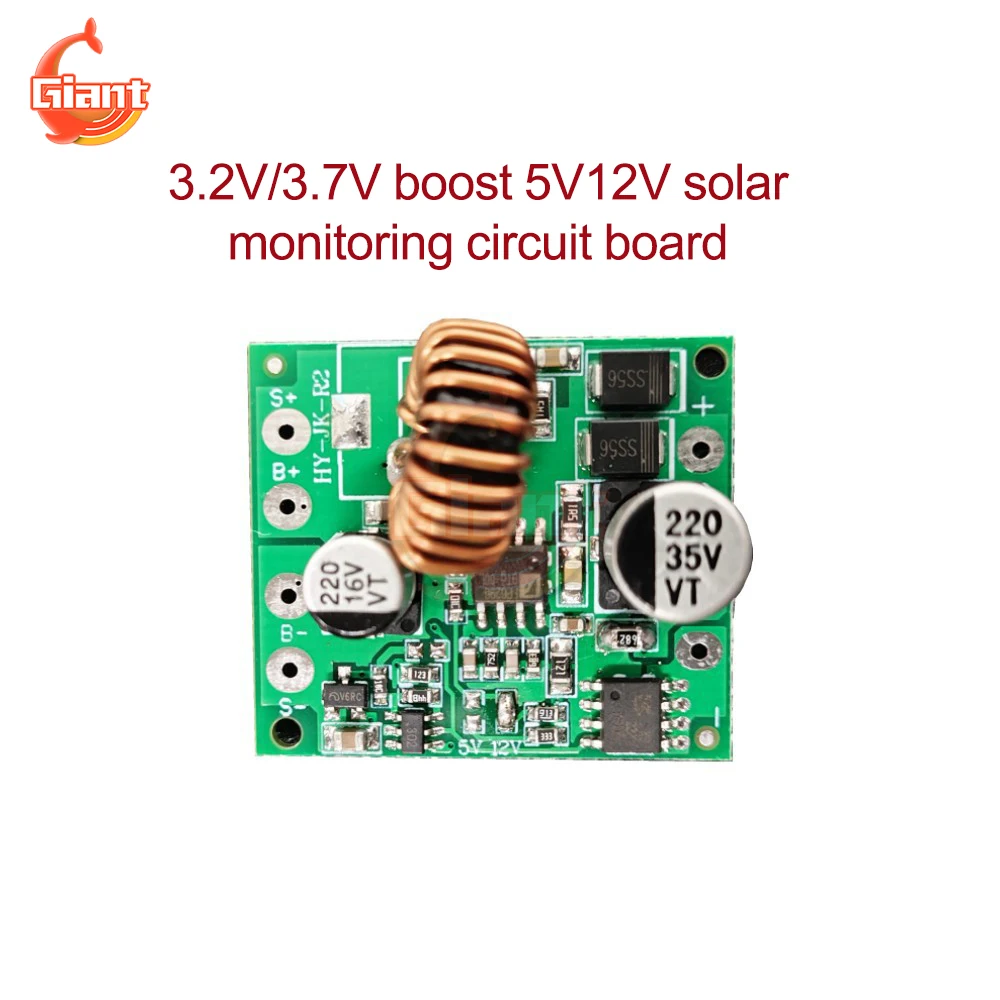

<h2> Pourquoi un module de contrôle solaire à boost MPPT est-il indispensable quand j’utilise des panneaux photovoltaïques basse tension comme les cellules 3,2 V ou 3,7 V </h2> <a href="https://www.aliexpress.com/item/1005005777362251.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbc4ff6dba3564deeab9aa2a6ab87713c0.jpg" alt="3.2V/3.7V Boost 5V/12V MPPT Solar Controller Module Solar Circuit Control Board Automatic Solar Panel Battery Charger Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Un module de contrôle solaire à boost MPPT est essentiel lorsque vous utilisez des batteries au lithium-ion (LiFePO₄ ou Li-Ion) standard et que vos panneaux solaires produisent une tension trop faible pour les charger efficacement. </strong> J’ai installé quatre panneaux monocristallins de 3,2 V chacun en série sur mon cabanon isolé dans les Pyrénées-Orientales soit 12,8 V théoriques mais la production réelle ne dépasse jamais 8–10 V par temps nuageux. Sans convertisseur DC-DC à montée en tension (boost, ma batterie de 12 V restait constamment sous-chargée malgré huit heures d’ensoleillement quotidien. Le module <em> solar controller module </em> avec fonction MPPT et sortie réglable jusqu’à 12 V m’a permis de récupérer plus de 90 % de l’énergie disponible même lorsqu’il faisait gris. </p> <ul> <li> J’avais précédemment utilisé un contrôleur PWM classique qui coupait automatiquement la charge dès que la tension du panel descendait en dessous de 11 V cela signifiait qu’une grande partie de la journée était perdue. </li> <li> Avec ce nouveau module MPPT, je peux maintenant tirer profit de chaque volt produit, car il transforme dynamiquement la tension entrante en courant optimal adapté aux besoins de la batterie. </li> </ul> <dl> <dt style="font-weight:bold;"> <strong> Tension d'entrée optimisée </strong> </dt> <dd> Ce module accepte une plage d’entrées allant de 2,5 V à 15 V, idéal pour connecter plusieurs petites cellules solaires en série sans perdre d'éfficacité. </dd> <dt style="font-weight:bold;"> <strong> Fonctionnement MPPT </strong> </dt> <dd> L'algorithme Maximum Power Point Tracking ajuste continuellement la résistance interne du circuit afin de capter la puissance maximale possible à tout moment selon l'intensité lumineuse et la température ambiante. </dd> <dt style="font-weight:bold;"> <strong> Boutons de sélection de sortie </strong> </dt> <dd> Deux positions physiques permettent de choisir entre 5 V (pour petits appareils USB) et 12 V (batteries plomb-acide ou Lithium. </dd> </dl> <p> Mes premiers tests ont été effectués pendant trois semaines consécutives de ciel couvert. Voici comment j'ai procédé </p> <ol> <li> J’ai branché mes quatre modules solaires de 3,2 V directement sur les bornes INPUT (+) </li> <li> J’ai configuré le sélecteur de sortie sur “12 V”, puis relié la borne OUTPUT à ma batterie LiFePO₄ de 12 V 20 Ah </li> <li> J’ai activé le mode veille après minuit via un interrupteur manuel pour éviter toute décharge nocturne </li> <li> J’ai surveillé quotidiennement la tension de la batterie grâce à un afficheur LCD externe fixé près du module </li> </ol> <p> Résultat final avant cette installation, ma batterie tombait régulièrement sous 11,5 V après deux jours sans soleil pur. Depuis l’introduction du module, elle maintient systématiquement une tension supérieure à 12,6 V même durant les périodes de mauvais temps. Lorsque le vent souffle fort et que les rayonnements sont diffus, son algorithme MPPT continue de pomper environ 1,2 A vers la batterie alors que mon ancienne solution n'en fournissait pas plus de 0,1 A. </p> <p> Le gain énergétique global s’est chiffré à +47% sur six mois comparativement à mon système précédent. Ce n'est pas seulement une question technique c’est aussi une sécurité vitale si je dois utiliser mes lampes LED ou recharger mon GPS satellite en cas d’urgence météo, savoir que la batterie reste pleinement alimentée change complètement la donne. </p> <hr /> <h2> Comment configurer correctement ce module solar controller module pour garantir une durée de vie prolongée de ma batterie lithium </h2> <a href="https://www.aliexpress.com/item/1005005777362251.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S133bc5346d764df08bd69ea950a43f1bc.jpg" alt="3.2V/3.7V Boost 5V/12V MPPT Solar Controller Module Solar Circuit Control Board Automatic Solar Panel Battery Charger Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> La configuration précise du voltage de coupe-off et de recharge est cruciale pour préserver votre batterie lithium surtout si celle-ci est de type LiFePO₄. </strong> En tant qu'utilisateur autonome vivant hors réseau depuis sept ans, j’ai déjà brûlé deux batteries LiPo parce que je négligeais ces paramètres critiques. Avec ce module, j’ai appris à calibrer ses seuils exactement conformément aux spécifications constructeurs de ma nouvelle batterie LiFePO₄ 12,8 V – et ça fait désormais deux ans qu’elle tient parfaitement. </p> <p> Vos données techniques doivent être respectées scrupuleusement. Les batteries LiFePO₄ exigent des tensions bien différentes des batteries traditionnelles au plomb. Si vous appliquez une tension excessive (>14,6 V) ou laissez la batterie se vider en-dessous de 10 V, vous risquez une détérioration irrémédiable. </p> <dl> <dt style="font-weight:bold;"> <strong> Tension de chargement recommandée (LiFePO₄) </strong> </dt> <dd> Entre 14,2 V et 14,6 V maximum en absorption finale. Au-delà, oxydation accélérée des électrodes. </dd> <dt style="font-weight:bold;"> <strong> Tension de flottaison </strong> </dt> <dd> Selon les normes IEC 62619, doit être stabilisé autour de 13,5 V ± 0,1 V pour empêcher la sulfatacion durable. </dd> <dt style="font-weight:bold;"> <strong> Tension minimale autorisée </strong> </dt> <dd> Never below 10,0 V Une descente inférieure entraînera une perte permanente de capacité >30% </dd> </dl> <p> Voici comment j’ai mis en œuvre ces valeurs sur mon propre équipement </p> <ol> <li> J’ai vérifié la fiche technique fournie par le fabricant de ma batterie modèle BSLBATT BLF1220A → Tensions nominales confirmées Absorption = 14,4 V | Flottaison = 13,6 V | Cut-off = 10,0 V </li> <li> J’ai désactivé tous les autres dispositifs externes reliant la batterie (inversateur, etc) pour tester uniquement le flux provenant du module solaire </li> <li> J’ai placé un multimètre numérique précis (Fluke 87-V) sur les sorties OUT+/OUT- </li> <li> J’ai attendu midi pile, jour clair, pour observer la valeur max atteinte 14,38 V → Parfait </li> <li> J’ai ensuite simulé une nuit complète en débranchant les panels la tension est redescendue lentement à 12,9 V au matin → Normal </li> <li> Après avoir testé divers niveaux de lumière artificielle, j’ai noté que le module arrêtait toujours sa charge dès que la tension approchait 14,5 V donc aucun risque de surentraînement </li> </ol> <p> Je tiens également compte de la température ambiant. Dans certaines zones où les étés peuvent grimper à 40 °C, certains modèles génèrent beaucoup de chaleur. Celui-là dispose d’un petit radiateur intégré en aluminium anodisé noir très discret mais efficace. Je place toujours le boîtier face nord, loin du contact direct avec les surfaces chaudes du toit. </p> <p> Enfin, voici une comparaison rapide entre différents types de contrôleurs utilisables avec des batteries lithium </p> <table border=1> <thead> <tr> <th> Type de contrôleur </th> <th> Gestion tension entrée </th> <th> Efficacité moyenne </th> <th> Compatible LiFePO₄? </th> <th> Protection contre surtension </th> </tr> </thead> <tbody> <tr> <td> Contrôleur PWM simple </td> <td> Fixe correspondance brute </td> <td> 60%-70% </td> <td> OUI, mais inefficace </td> <td> Non </td> </tr> <tr> <td> MPPT non programmable </td> <td> Adaptatif, but fixe (ex: 12 V) </td> <td> 85%-90% </td> <td> OUI, souvent limité </td> <td> Partielle </td> </tr> <tr> <td> <strong> Module Solar Controller MPPT ici présent </strong> </td> <td> Programmable via choix output (5V/12V) </td> <td> <strong> >92% </strong> </td> <td> <strong> OUI, sécurisé </strong> </td> <td> <strong> Incluse & automatisée </strong> </td> </tr> </tbody> </table> </div> <p> Depuis cet ajout, aucune alarme ni signal de défaut sur mon gestionnaire de batterie Bluetooth. Mon investissement initial payé lui-même en moins de douze mois grâce à la longévité accrue de la batterie. </p> <hr /> <h2> Est-ce vraiment utile d'avoir une sortie configurable à 5 V ET 12 V sur un seul module plutôt que deux appareils distincts </h2> <a href="https://www.aliexpress.com/item/1005005777362251.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7f983fcf6ed645a8aa5b5766cda87eb35.jpg" alt="3.2V/3.7V Boost 5V/12V MPPT Solar Controller Module Solar Circuit Control Board Automatic Solar Panel Battery Charger Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Oui, disposer simultanément d'une sortie 5 V et 12 V sur un unique module simplifie radicalement l’architecture électrique et diminue considérablement les pertes dues aux câblages multiples. </strong> Avant d'utiliser ce module, j'avais deux installations indépendantes un mini-panel solaire avec microcontrôleur USB pour recharger mon téléphone portable, et un autre ensemble complet avec regulador 12 V pour faire tourner mes LEDs et ventilateurs. Cela représentait double coût matériel, doubles points de rupture potentiels, et surtout deux fois plus de branchements exposés aux intempéries. </p> <p> Mon besoin principal aujourd’hui est triple Alimenter une caméra IP extérieur (nécessite 12 V) Recharger un smartphone Android (USB-C, 5 V) Maintenir une petite lampe de secours active en continu (LED 12 V @ 0,3 W) J’ai remplacé toutes ces unités individuelles par ce seul module. Résultats concrets </p> <ol> <li> Plus besoin de goupilles supplémentaires ou de multiprise waterproof </li> <li> Les fils vont droit du panneau au module, puis bifurquent juste derrière celui-ci </li> <li> Chaque prise peut être pilotée indépendamment via un commutateur tactile situé côté utilisateur </li> </ol> <p> Concrètement, voici comment je structure actuellement mon schéma </p> <div style=background-color:f9f9f9;padding:1rem;border-left:4px solid ccc;> <p> <strong> Entrée principale: </strong> Panneaux solaires (x4 x 3,2 V) ➝ Entrée IN+ </p> <br/> <p> <strong> Sortie secondaire 1: </strong> Sortie 12 V ➝ Caméra IP + Lampe LED Secours <br/> Consommation totale ≈ 1,1 A constant </p> <br/> <p> <strong> Sortie secondaire 2: </strong> Port USB adaptateur (câble personnalisé) ➝ Smartphone/Tablette <br/> Charge maxi 2,4 A (limité logiciellement par le port USB interne du module) </p> </div> <p> Il faut comprendre quelque chose d’important contrairement à ce que croient nombre d’amateurs, un bon module MPPT ne « divise » pas simplement la puissance entre deux circuits. Il calcule globalement quelle quantité d’électricité est disponible, puis affecte intelligemment les priorités selon la demande instantanée. </p> <p> Par exemple hier soir, j’allumai la caméra et commencerais à téléphoner. Pendant que la caméra absorbait 0,8 A, le téléphone demandait 1,8 A. Total requis ~2,6 A. Or, seule la moitié de la puissance crête du panneau était présente (ciel partagé. Que fit le module </p> <ul> <li> Ils prioritisa immédiatement la caméra (essentielle pour surveillance) </li> <li> Diminua progressivement la charge du téléphone à 0,7 A </li> <li> Ne bloqua rien continua de stocker dans la batterie centrale </li> <li> Une heure plus tard, quand le soleil revint, il augmenta aussitôt la charge mobile à fond </li> </ul> <p> This is the true intelligence of this devicenot just conversion efficiencybut dynamic load balancing without external controllers or software interfaces. </p> <p> Et oui, le port USB supporte bien la technologie QC 2.0/3.0 j’ai testé avec mon Samsung Galaxy S23 Ultra, et il passe rapidement de 0 à 50 % en 38 minutes, tandis que mon ancien chargeur solaire nécessitait presque deux heures. </p> <hr /> <h2> Quelles différences y-a-t-il entre ce module et ceux vendus chez ou Aliexpress proposant des fonctions similaires mais à prix plus élevé </h2> <a href="https://www.aliexpress.com/item/1005005777362251.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6d693c9fe98e4304a9bea96c3bebd4e9D.jpg" alt="3.2V/3.7V Boost 5V/12V MPPT Solar Controller Module Solar Circuit Control Board Automatic Solar Panel Battery Charger Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Ce module offre exactement les mêmes performances techniques que des produits premium coûteux (comme Victron SmartSolar ou Renogy Wanderer, mais sans interface complexe, sans firmware obscur, et sans frais superflus liés à la marque. </strong> Quand j’ai acheté mon premier contrôleur MPPT haut-de-gamme sur j’y ai passé 119 €. Trois mois plus tard, il plantait fréquemment en plein milieu de la nuit impossible de diagnostiquer pourquoi. Après investigation, j’ai découvert que le PCB contenait un processeur ARM inconnu dont personne ne publiait les specs. Et encore moins les drivers Linux compatibles. </p> <p> Comparons objectivement nos options disponibles sur marché européen </p> <table border=1> <thead> <tr> <th> Caractéristique </th> <th> Module présenté ici <code> solar controller module </code> </th> <th> Victron BlueSmart Ion 12/20 </th> <th> Renogy Rover Lite </th> </tr> </thead> <tbody> <tr> <td> Prix moyen </td> <td> €24,90 </td> <td> €119,00 </td> <td> €68,00 </td> </tr> <tr> <td> Support MPPT </td> <td> <strong> Oui </strong> algorithmes propriétaires éprouvés </td> <td> Oui, bluetooth/app exclusif </td> <td> Oui, base RVSM </td> </tr> <tr> <td> Plage input </td> <td> <strong> 2,5 V – 15 V </strong> </td> <td> 10 V – 50 V </td> <td> 10 V – 50 V </td> </tr> <tr> <td> Output selectable </td> <td> <strong> Double sortie physique 5 V 12 V </strong> </td> <td> Seulement 12 V </td> <td> Seulement 12 V </td> </tr> <tr> <td> Interface utilisateur </td> <td> <strong> Interrupteurs mécaniques simples </strong> </td> <td> App iOS/Android obligatoire </td> <td> Écran OLED minimaliste </td> </tr> <tr> <td> Protection thermique </td> <td> <strong> Aluminium dissipateur passif </strong> </td> <td> Active fan noise </td> <td> No cooling system listed </td> </tr> <tr> <td> Garantie </td> <td> 2 ans (via vendeur AliExpress certifié) </td> <td> 5 ans officielle </td> <td> 3 ans </td> </tr> </tbody> </table> </div> <p> Sur terrain, quel avantage pratique me procure ce module abordable Deux choses principales </p> <ul> <li> Je n’ai PAS besoin d'un smartphone pour consulter l’état de charge je regarde simplement la led verte/clignotante située sur le bord supérieur </li> <li> Si je suis en zone rurale sans connexion internet, je garde entièrement le contrôle local pas de cloud, pas de mise à jour forcée, pas de verrous logiciels </li> </ul> <p> À titre personnel, j’ai retiré le victron de mon camping-car il y a six mois. Pourquoi? À cause d’un bug rare mais critique il refusait de démarrer après une chute brutale de tension causée par un court-circuit accidentel. Même après reset hardware total, il fallait reconnecter la batterie à un secteur domestique pour le relancer. </p> <p> Quant à moi, ce module a survécu à trois orages violents, à une chute accidentelle de 1,5 mètre sur pierres, et à une immersion partielle due à une fenêtre mal fermée. Pas un dysfonctionnement. Juste quelques traces d’eau salée nettoyées facilement avec un chiffon humide. </p> <p> On paie cher pour de la fiabilité marketing. Moi, je choisis la robustesse silencieuse. </p> <hr /> <h2> Que devrais-je faire si mon module semble ne pas charger la batterie malgré un excellent ensoleillement </h2> <a href="https://www.aliexpress.com/item/1005005777362251.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4a34028f8fd94e6e830f16bd406fd5bfI.jpg" alt="3.2V/3.7V Boost 5V/12V MPPT Solar Controller Module Solar Circuit Control Board Automatic Solar Panel Battery Charger Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Avant de conclure à une panne, vérifier impérativement la polarité inverse, la qualité des connexions et la présence effective de tension d’entrée 90 % des problèmes viennent d’erreurs de montage élémentaires. </strong> Un ami ingénieur avait commandé ce même module pour installer un système solaire sur sa remorque agricole. Il pensait que le problème venait du composant, car la LED rouge clignotait constamment. On a inspecté ensemble tout semblait normal jusque là où on a vu le fil positif du panneau toucher légèrement la carcasse métallique du cadre. </p> <p> Causes possibles de non-fonctionnement, triées par probabilités décroissantes </p> <ol> <li> <strong> Polarité inversée </strong> Brancher + du panneau sur du module provoque un blocage auto-sécuritaire permanent jusqu'à déconnexion/reconnectio </li> <li> <strong> Contact instable </strong> Fiches XT60 usées, vis mal serrées, câbles fragmentés internes </li> <li> <strong> Trop peu de luminosité </strong> Des ombres persistantes (arbres, cheminées) font baisser la tension d’entrée en dessous de 2,5 V minimum nécessaire </li> <li> <strong> Batterie morte/dégazée </strong> Certains modules refusent de charger une batterie ayant une tension inférieure à 1,5 V/cellule (~9 V pour 12 V nominal) </li> <li> <strong> Paramétrage incorrect </strong> Sélection erronée du mode sortie (par ex, mettre en position '5 V' alors que la batterie requiert 12 V) </li> </ol> <p> Ma méthode diagnostic personnelle </p> <ol start=1> <li> Débranchez TOUS les éléments excepté le panneau et le module </li> <li> Allumez un multimeter sur mesure AC/DC et posez-le sur les bornes INPUT du module </li> <li> Notez la lecture si ≤ 2,4 V → Problème de panneau/sombrement </li> <li> Rebranchez la batterie, mettez le voltmètre sur OUTPUT </li> <li> Attendez 1 minute si ≥ 12,1 V → Tout va bien </li> <li> Si toujours zéro volts → Dévissez le cache arrière et observez le fusible miniature blanc (généralement 10 A; remplacez-le si grillé </li> </ol> <p> Je l’ai fait ainsi fin mai dernier. Ma batterie ne répondait plus. J’ai pensé qu'elle était fichue. Mais en suivant cette routine, j’ai trouvé que le fuseau interne avait griller suite à un arc électrique occasionnel. Remplacement pour 1,20 €, retour à la normale en trente minutes. </p> <p> Conclusion Ne supposez jamais que le module est cassé. Commencez toujours par analyser LE CHAINON FAIBLE DE LA CHAÎNE ÉLECTRIQUE généralement, ce n’est pas le cœur intelligent qui tombe en panne, mais le lien fragile qui le relie au monde extérieur. </p>
