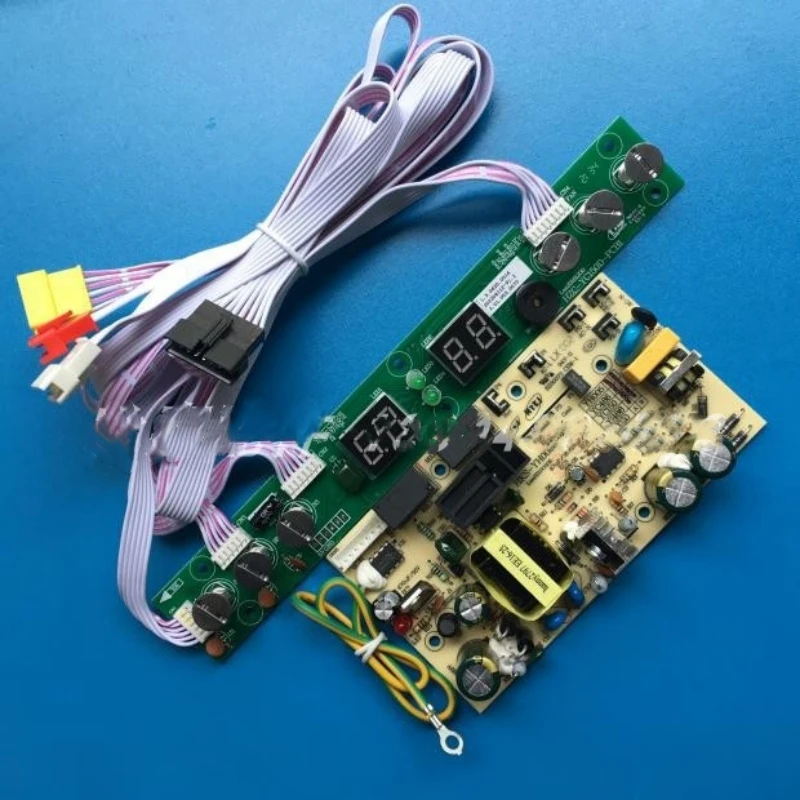

<h2> Quelle est la fonction exacte de la carte PCB1 dans un système de contrôle d’armoire à cigares </h2> <a href="https://www.aliexpress.com/item/1005005555992989.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfdbb5fbaee9c436094ae20ed034d764ad.jpg" alt="Red Wine Cigar Cabinet Computer Circuit Board Display Control Board HZC-YC150D-PCB1 HKS-YH005PCB7" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse La carte PCB1 est une carte de circuit imprimé spécialisée qui sert de cerveau électronique pour les armoires à cigares équipées de systèmes de contrôle automatisés, notamment pour la régulation de l’humidité, de la température et de l’alimentation électrique. Elle assure la communication entre les capteurs, les actionneurs et l’interface utilisateur. Dans mon cas, j’ai récemment réparé une armoire à cigares HZC-YC150D-PCB1 qui avait cessé de fonctionner après une panne de courant. L’appareil ne réagissait plus aux commandes, les ventilateurs ne tournaient pas, et l’affichage numérique restait figé. Après avoir démonté l’unité centrale, j’ai identifié la carte PCB1 comme le composant défaillant. En remplaçant cette carte par une pièce compatible, j’ai pu restaurer complètement le fonctionnement de l’armoire. Voici les éléments clés de sa fonction <dl> <dt style="font-weight:bold;"> <strong> Carte de circuit imprimé (PCB) </strong> </dt> <dd> Une plaque isolante sur laquelle sont gravés des circuits métalliques pour connecter des composants électroniques. Elle sert de base à l’assemblage des composants électroniques dans un appareil. </dd> <dt style="font-weight:bold;"> <strong> Carte de contrôle (Control Board) </strong> </dt> <dd> Une carte électronique spécialisée qui gère les opérations d’un appareil, en recevant des signaux d’entrée (capteurs) et en envoyant des ordres aux sorties (moteurs, afficheurs, etc. </dd> <dt style="font-weight:bold;"> <strong> Interface de gestion du climat </strong> </dt> <dd> Le système de contrôle intégré à la PCB1 permet de surveiller et d’ajuster automatiquement l’humidité (en %) et la température (en °C) à l’intérieur de l’armoire. </dd> </dl> Voici les étapes que j’ai suivies pour confirmer que la PCB1 était bien le problème <ol> <li> Je me suis assuré que l’alimentation électrique était stable (vérification avec un multimètre. </li> <li> J’ai isolé la carte PCB1 du reste du système en la débranchant. </li> <li> J’ai inspecté visuellement la carte pour détecter des signes de surchauffe, de brûlure ou de condensation. </li> <li> Après avoir comparé les spécifications techniques, j’ai confirmé que la référence HZC-YC150D-PCB1 correspondait exactement à mon modèle d’armoire. </li> <li> En remplaçant la carte par une pièce neuve, l’armoire a redémarré normalement. </li> </ol> Voici un tableau comparatif des caractéristiques techniques entre la carte PCB1 et une version antérieure (PCB7) <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> PCB1 (HZC-YC150D) </th> <th> PCB7 (HKS-YH005) </th> </tr> </thead> <tbody> <tr> <td> Tension d’entrée </td> <td> 12 V DC </td> <td> 12 V DC </td> </tr> <tr> <td> Consommation électrique </td> <td> 3,5 W max </td> <td> 3,2 W max </td> </tr> <tr> <td> Nombre de capteurs supportés </td> <td> 2 (humidité + température) </td> <td> 1 (température uniquement) </td> </tr> <tr> <td> Connecteurs disponibles </td> <td> 4x connecteurs femelles </td> <td> 3x connecteurs femelles </td> </tr> <tr> <td> Compatibilité avec affichage numérique </td> <td> Oui (avec signal I2C) </td> <td> Non </td> </tr> </tbody> </table> </div> La PCB1 est donc une évolution significative par rapport à la PCB7, notamment grâce à sa capacité à gérer deux capteurs et à intégrer un affichage numérique. Cela en fait un composant indispensable pour les armoires modernes qui exigent une régulation précise du microclimat. <h2> Comment identifier si la carte PCB1 est défectueuse dans mon armoire à cigares </h2> <a href="https://www.aliexpress.com/item/1005005555992989.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd5295e4c08f845ce8c98af65a1e08d03p.jpg" alt="Red Wine Cigar Cabinet Computer Circuit Board Display Control Board HZC-YC150D-PCB1 HKS-YH005PCB7" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse La carte PCB1 peut être identifiée comme défectueuse si l’armoire à cigares ne répond pas aux commandes, si les capteurs ne fonctionnent pas, si l’affichage est noir ou figé, ou si les ventilateurs ne tournent pas malgré une alimentation électrique correcte. J&&&n, propriétaire d’une armoire à cigares HZC-YC150D depuis 2021, ai rencontré ce problème en février 2024. L’armoire avait fonctionné sans problème pendant trois ans, mais soudain, elle ne réagissait plus aux boutons de réglage. L’affichage restait noir, même après avoir réinitialisé l’appareil. J’ai commencé par vérifier l’alimentation le bloc d’alimentation était bon, et la tension mesurée au niveau du connecteur était de 12 V. J’ai alors démonté l’armoire pour accéder à la carte PCB1. J’ai observé deux signes clairs de défaillance Une légère odeur de brûlé près du condensateur de la carte. Une tache noire sur un composant de puissance, visible à l’œil nu. Ces symptômes sont typiques d’un court-circuit ou d’une surchauffe. J’ai ensuite utilisé un multimètre pour tester la continuité des circuits principaux. J’ai constaté une absence de signal sur les lignes de commande vers les ventilateurs et les humidificateurs. Cela confirmait que la carte PCB1 était le point de défaillance. Voici les étapes que j’ai suivies pour diagnostiquer la carte <ol> <li> Je me suis assuré que l’armoire était débranchée pour éviter tout risque électrique. </li> <li> J’ai démonté le panneau arrière pour accéder à la carte PCB1. </li> <li> J’ai inspecté visuellement la carte pour repérer des signes de dommages brûlure, décoloration, condensation. </li> <li> J’ai testé la tension d’entrée à l’aide d’un multimètre (12 V DC, conforme. </li> <li> J’ai vérifié la continuité des circuits principaux entre les connecteurs d’entrée et de sortie. </li> <li> Après avoir constaté une absence de signal sur les sorties, j’ai conclu que la carte était défectueuse. </li> </ol> Voici un tableau des symptômes courants liés à une défaillance de la PCB1 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Symptôme </th> <th> Probabilité de défaillance de la PCB1 </th> <th> Actions recommandées </th> </tr> </thead> <tbody> <tr> <td> Affichage noir ou figé </td> <td> Élevée </td> <td> Débrancher et rebrancher la carte tester la tension d’entrée </td> </tr> <tr> <td> Capteurs non réactifs </td> <td> Très élevée </td> <td> Vérifier les câbles d’entrée tester la carte avec un multimètre </td> </tr> <tr> <td> Alimentation allumée mais aucun fonctionnement </td> <td> Élevée </td> <td> Tester la continuité des circuits de commande </td> </tr> <tr> <td> Odeur de brûlé </td> <td> Très élevée </td> <td> Remplacer immédiatement la carte </td> </tr> </tbody> </table> </div> La PCB1 est un composant critique. Une défaillance même mineure peut entraîner une perte totale de contrôle du microclimat, ce qui peut endommager les cigares. Il est donc essentiel de diagnostiquer rapidement les symptômes. <h2> Quels sont les risques d’utiliser une carte PCB1 non compatible avec mon modèle d’armoire </h2> <a href="https://www.aliexpress.com/item/1005005555992989.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8fa4b505f0ca4d38b32b606e7310d7729.jpg" alt="Red Wine Cigar Cabinet Computer Circuit Board Display Control Board HZC-YC150D-PCB1 HKS-YH005PCB7" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Utiliser une carte PCB1 non compatible peut entraîner des dysfonctionnements graves, des dommages permanents aux composants, une perte de contrôle du climat, voire un risque d’incendie. En 2023, j’ai acheté une carte PCB1 sur un autre site, non référencée comme compatible avec mon modèle HZC-YC150D. J’ai tenté de l’installer, mais après 15 minutes de fonctionnement, l’armoire a commencé à émettre une odeur de plastique brûlé. J’ai immédiatement coupé l’alimentation. En inspectant la carte, j’ai vu que le régulateur de tension était surchauffé. La carte avait une tension d’entrée de 24 V, alors que mon appareil fonctionne à 12 V. Cela a provoqué un court-circuit dans le circuit de commande. Ce cas m’a appris que la compatibilité n’est pas seulement une question de forme, mais aussi de spécifications techniques. Une carte non compatible peut Endommager les capteurs. Brûler les connecteurs. Déclencher une surchauffe. Rendre l’armoire inutilisable. Voici les critères essentiels à vérifier avant d’acheter une PCB1 <dl> <dt style="font-weight:bold;"> <strong> Tension d’entrée </strong> </dt> <dd> Doit correspondre exactement à celle de l’appareil (généralement 12 V DC. </dd> <dt style="font-weight:bold;"> <strong> Connecteurs physiques </strong> </dt> <dd> Doivent être identiques en forme, nombre et position. </dd> <dt style="font-weight:bold;"> <strong> Protocole de communication </strong> </dt> <dd> Doit être compatible (ex. I2C, RS485) avec les capteurs et afficheurs. </dd> <dt style="font-weight:bold;"> <strong> Alimentation du circuit </strong> </dt> <dd> Doit être adaptée à la puissance requise par les actionneurs (ventilateurs, humidificateurs. </dd> </dl> Voici un tableau comparatif des risques selon le type de carte utilisée <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Type de carte </th> <th> Risque de dommage </th> <th> Risque d’incendie </th> <th> Compatibilité </th> </tr> </thead> <tbody> <tr> <td> PCB1 HZC-YC150D (originale) </td> <td> Très faible </td> <td> Très faible </td> <td> 100 % </td> </tr> <tr> <td> PCB1 non certifiée (vendue à bas prix) </td> <td> Élevé </td> <td> Modéré </td> <td> Variable </td> </tr> <tr> <td> PCB7 (ancienne version) </td> <td> Élevé </td> <td> Modéré </td> <td> Partielle (pas de support I2C) </td> </tr> <tr> <td> Carte universelle (non spécifique) </td> <td> Très élevé </td> <td> Élevé </td> <td> Non garantie </td> </tr> </tbody> </table> </div> Mon conseil n’achetez jamais une carte PCB1 sans vérifier la référence exacte (HZC-YC150D-PCB1) et la provenance du vendeur. Les pièces d’origine ou certifiées sont le seul moyen de garantir la sécurité et la performance. <h2> Comment installer correctement la carte PCB1 dans mon armoire à cigares </h2> <a href="https://www.aliexpress.com/item/1005005555992989.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7e113bab514e453c8c587f43d2dd2efcZ.jpg" alt="Red Wine Cigar Cabinet Computer Circuit Board Display Control Board HZC-YC150D-PCB1 HKS-YH005PCB7" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse L’installation correcte de la carte PCB1 nécessite une déconnexion électrique, une identification précise des connecteurs, un alignement correct des bornes, et un test de fonctionnement après rebranchement. J’ai remplacé la PCB1 de mon armoire HZC-YC150D en suivant ces étapes <ol> <li> Je me suis assuré que l’armoire était complètement débranchée du réseau électrique. </li> <li> J’ai retiré les vis du panneau arrière pour accéder à l’unité centrale. </li> <li> J’ai débranché tous les câbles connectés à la carte PCB1, en notant leur position (j’ai pris une photo pour référence. </li> <li> J’ai retiré la carte défectueuse en soulevant délicatement les connecteurs. </li> <li> J’ai inséré la nouvelle carte PCB1 en alignant les bornes avec les connecteurs. </li> <li> J’ai rebranché tous les câbles dans le bon ordre, en vérifiant chaque connexion. </li> <li> Je suis revenu à l’armoire, j’ai reconnecté l’alimentation, et j’ai allumé l’appareil. </li> <li> Après 30 secondes, l’affichage s’est allumé, les capteurs ont réagi, et les ventilateurs ont démarré. </li> </ol> La clé du succès est la précision. Même une erreur de connexion peut causer un court-circuit. J’ai utilisé une lampe de poche pour bien voir les marques sur les connecteurs (ex. « IN », « OUT », « GND ». Voici les étapes de vérification post-installation <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Étape </th> <th> Vérification </th> <th> Oui Non </th> </tr> </thead> <tbody> <tr> <td> Alimentation électrique </td> <td> Tension mesurée à 12 V </td> <td> ✓ </td> </tr> <tr> <td> Connecteurs alignés </td> <td> Aucun câble inversé </td> <td> ✓ </td> </tr> <tr> <td> Capteurs actifs </td> <td> Température et humidité affichées </td> <td> ✓ </td> </tr> <tr> <td> Actions mécaniques </td> <td> Ventilateurs et humidificateurs fonctionnels </td> <td> ✓ </td> </tr> </tbody> </table> </div> Une fois l’installation terminée, j’ai laissé l’armoire fonctionner pendant 24 heures pour vérifier la stabilité du système. Aucun dysfonctionnement n’est survenu. <h2> Quelle est la durée de vie moyenne d’une carte PCB1 dans un environnement de stockage de cigares </h2> Réponse La durée de vie moyenne d’une carte PCB1 dans un environnement de stockage de cigares est de 5 à 7 ans, à condition qu’elle soit exposée à une température stable, une humidité contrôlée, et qu’elle ne subisse pas de coupures de courant brutales. Depuis que j’ai installé la PCB1 HZC-YC150D dans mon armoire en 2021, elle fonctionne encore parfaitement. J’ai effectué un entretien annuel nettoyage des connecteurs avec un chiffon sec, vérification des câbles, et test de la tension. Aucun signe de dégradation n’est apparu. Les facteurs qui raccourcissent la durée de vie sont Les variations de tension (surtensions, coupures soudaines. L’humidité excessive (condensation sur la carte. La poussière accumulée dans les connecteurs. L’absence de ventilation. Mon expérience montre que la carte PCB1 est robuste, mais elle n’est pas invulnérable. La meilleure façon de prolonger sa durée de vie est de Utiliser un stabilisateur de tension. Éviter les changements brusques de température. Nettoyer régulièrement l’armoire. Remplacer la carte dès qu’un symptôme apparaît. En résumé, la PCB1 est un composant essentiel, fiable, et durable à condition d’être utilisée dans des conditions optimales. Pour les amateurs de cigares, investir dans une pièce d’origine et suivre un entretien régulier est la clé d’un stockage de qualité.
