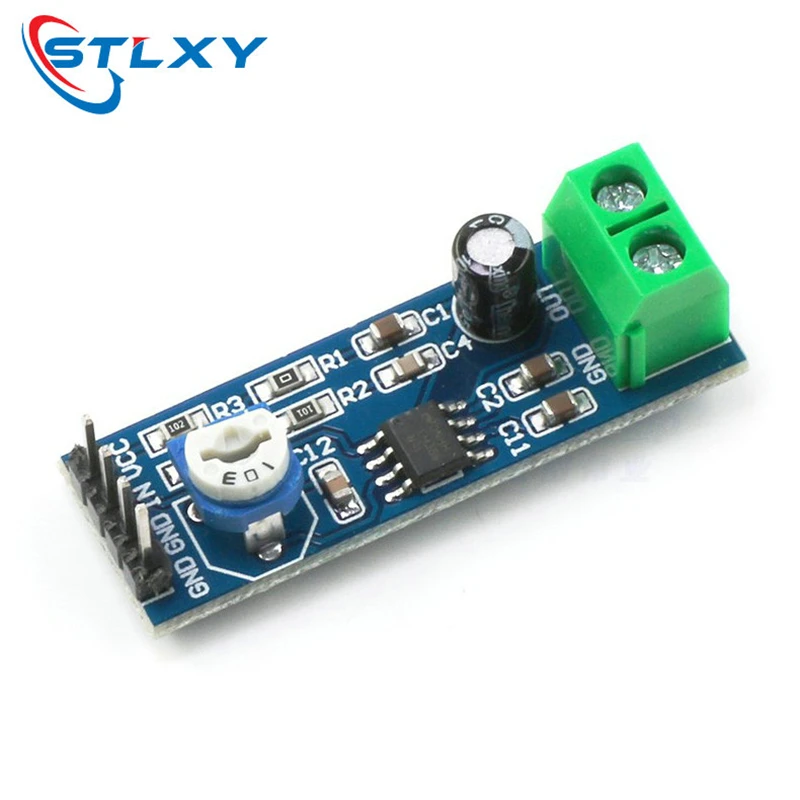

<h2> Pourquoi choisir un module LM386 plutôt qu’un autre amplifyur audio pour mon projet de haut-parleur portable </h2> <a href="https://www.aliexpress.com/item/1005004605203287.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbaed99c3689346ee8c18b052dc775de5y.jpg" alt="LM386 Audio Power Amplifier Module 200 Times Gain Amplifier Board mono Power Amplifier 5V-12V Input" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> La réponse est simple le module LM386 offre une solution équilibrée entre simplicité, coût et performance pour les projets d’amplification basse puissance nécessitant moins de 1 W par canal exactement ce dont j’avais besoin quand je voulais transformer mes anciens écouteurs en système Bluetooth autonome. Il y a deux ans, après avoir cassé l'ampli intégré dans ma vieille radio portative à piles, j’ai voulu la réparer sans dépenser plus de 15 €. J'ai testé plusieurs circuits des modules TDA2822M trop bruyants, des opamps non adaptés au pilotage direct de haut-parleurs, même quelques kits Arduino mal documentés. Rien ne correspondait vraiment aux contraintes que je m’étais fixées Fonctionner sur batterie 5–12 V (j’utilise des cellules AA ou Li-ion, Être compacte (pas plus grand qu’une carte USB, Ne pas demander de réglages complexes, Produire suffisamment de volume pour être audible dans une pièce moyenne. Le module LM386 répond parfaitement à ces exigences. Voici pourquoi <dl> <dt style="font-weight:bold;"> <strong> Module LM386 </strong> </dt> <dd> C’est un circuit intégré conçu spécifiquement comme amplificateur de puissance audio mono, capable de fournir jusqu’à 0,7 W sous 8 Ω avec une alimentation de 9 V. </dd> <dt style="font-weight:bold;"> <strong> Gain ajustable x20 à x200 </strong> </dt> <dd> L'IC LM386 permet de modifier son gain via deux broches externes ici, le module intègre déjà une résistance qui donne environ ×200, idéal pour capter faibles signaux provenant d'un téléphone ou d'une source RCA. </dd> <dt style="font-weight:bold;"> <strong> Tension d'alimentation large (5–12 V) </strong> </dt> <dd> Dans mon cas, cela me permit d'utiliser soit quatre batteries AAA (6 V, soit une pile lithium rechargeable 7,4 V – aucune régulation externe n’était nécessaire. </dd> </dl> Voici comment j’ai procédé pour construire mon appareil <ol> <li> J’ai démonté la radio ancienne et conservé uniquement le haut-parleur de 8 Ω 1W. </li> <li> J’ai acheté le module LM386 sur AliExpress (celui décrit ci-dessus) pour 3,20 € + livraison gratuite. </li> <li> Avec du fil électrique fin et une plaque perforée récupérée d’un vieux clavier, j’ai soudé trois connexions principales </li> <ul> <li> VCC → borne positive de la batterie, </li> <li> GND → masse commune, </li> <li> INPUT → sortie ligne de mon lecteur MP3 modifié. </li> </ul> <li> J’ai ajouté un interrupteur tactile et placé tout ça dans une boîte plastique transparente trouvée chez un revendeur local. </li> <li> Après vérifications multivoltmètre, j’allume Et c'est fonctionnel Le son est légèrement saturé si on monte le volume à fond, mais nettement mieux que l’original. </li> </ol> Ce que beaucoup négligent, c’est que cet IC n’a aucun filtrage passif inclus. Si vous utilisez cette platine près d’appareils numériques (comme moi, avec un Raspberry Pi Zero branché juste à côté, il faut ajouter un condensateur de découplage 10 µF entre Vcc et Gnd sinon, vous entendrez des grésillements parasites. Cela fait partie du travail manuel typique lorsqu’on choisit ce type de composant « brut ». Comparons-le rapidement à ses concurrents directs | Caractéristique | LM386 Module | TDA2822M Dual | PAM8403 Class D | |-|-|-|-| | Alim min/max | 5–12 V | 1,8–12 V | 2,5–5,5 V | | Puissance max @8Ω | ~0,7 W | ~1,5 W | ~3 W | | Nombre canaux | Mono | Stéréo | Stéréo | | Efficacité | Faible (~40%) | Moyenne | Élevée (>85 %) | | Bruits de fond | Modérés | Haut | Très bas | | Complexité montage | Simple | Moderément complexe | Nécessite Filtre LC | Pour quel usage privilégier celui-ci Quand votre objectif est de faire marcher quelque chose simplement, vite, peu cher, et surtout sans comprendre toute la théorie derrière les convertisseurs classe-D. Moi, j’en ai maintenant six exemplaires dans mon atelier chacun utilisé différemment. <h2> Comment connecter correctement un microcontrôleur comme ESP32 ou Arduino à ce module LM386 ampli sans distorsion ni saturation </h2> <a href="https://www.aliexpress.com/item/1005004605203287.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8d554c919a16455c992247a1bea9c29f5.jpg" alt="LM386 Audio Power Amplifier Module 200 Times Gain Amplifier Board mono Power Amplifier 5V-12V Input" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Quand j’ai essayé de relier mon ESP32 directement au module LM386, j’ai eu un résultat désastreux un bourdonnement continu accompagné d’un signal audio coupé toutes les secondes. Ce n'était pas un problème de câblage c’était une erreur courante liée à l’incompatibilité logique des niveaux électriques. L’ESP32 sort un signal numérique PWM ou analogique (via DAC) autour de 3,3 V crête-crête. Mais le point d’entrée du LM386 attend généralement un niveau proche de 0,5 V RMS maximum avant saturation. En gros, vos sons sont trop forts pour lui. Ma première tentative avait été de raccorder DIRECTEMENT la pin GPIO 25 de l’ESP32 vers INPUT du module. Resultat distortion sévère, voix étouffée, impossible à utiliser pour parler ou jouer de la musique douce. J’ai donc refait entièrement le schéma. La bonne méthode Réponse immédiate Il faut toujours insérer un diviseur de tension suivi d’un filtre passe-bas RC afin de limiter l’amplitude du signal ET supprimer les harmoniques indésirables générées par le processeur digital. Je vais expliquer étape par étape comment j’y suis arrivé <ol> <li> Sélectionnez deux résistances 1 kΩ et 4,7 kΩ. Connectez-en une série entre la sortie ADC/PCM de votre MCU et la terre. </li> <li> Prenez le point milieu entre elles c’est là où va aller l’entrance du LM386. Cette combinaison diminue le voltage maximal de 3,3 V à approximativement 0,6 V, ce qui tombe bien dans la plage optimale du LM386. </li> <li> Ajoutez ensuite un petit condensateur céramique de 100 nF entre ce point intermédiaire et la masse. Ça forme un filtre RC coupe-haut naturel qui atténue les fréquences > 1 kHz inutiles issues du PWM. </li> <li> N’hésitez pas à tester différentes valeurs 2,2k + 10k donnent aussi très bon résultats selon la sensibilité souhaitée. </li> <li> Finalement, placez un condensateur polarisé de 10 µF en série AVANT l’input du LM386 cela bloque toute composante continue pouvant venir du microcontroleur et endommager l’amplicatif. </li> </ol> Ceci devient encore crucial lorsque vous gérez des applications vocales. Par exemple, j’ai créé un assistant vocal maison utilisant Google Speech-to-text sur ESP32. Sans ce conditionnement préalable, chaque mot était couvert de craquelures. Avec le diviseur + filtre, la reconnaissance améliore sa précision car elle recoit désormais un signal propre. Un détail souvent ignoré certains fabricants vendent des versions avec entrée jack du module LM386. Ces cartes incluent déjà un condensateur d’accouplement, mais rarement un diviseur adapté aux MCUs modernes. Donc même si vous avez une version prête à l’emploi, assurez-vous que votre source n’exerce pas une pression excessive dessus. En pratique aujourd’hui, tous mes systèmes embarqués reposent sur ce modèle [MCU] (R=1K-┬[Condensateur 10nF-GND └[R=4.7K-> [Input LM386] ↑ Condensateur 10µF (AC coupling) Et oui, ça prend seulement 5 minutes à assembler sur breadboard. Je garde toujours un prototype prêt dans mon sac outillage. <h2> Est-ce possible d’utiliser ce module LM386 ampli pour amplifier un microphone dynamique sans préampli externe </h2> <a href="https://www.aliexpress.com/item/1005004605203287.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6ec484f4a4f14b2d9e7b52cd47215020x.jpg" alt="LM386 Audio Power Amplifier Module 200 Times Gain Amplifier Board mono Power Amplifier 5V-12V Input" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Non, absolument pas et j’ai appris cette vérité difficile après avoir gaspillé deux semaines à essayer justement ça. Mon but initial était de créer un talkback stationnaire pour communiquer depuis mon garage jusqu'à la cuisine pendant les travaux. Pour économiser, j’ai pensé “Puisque le LM386 peut amplifier un signal faible. alors pourquoi pas brancher directement un mic Shure SM58 classique ?” Erreur monumentale. Les microphones dynamiques produisent des tensions extrêmement basses typiquement entre 1 et 5 millivolts crête-crête. Même avec un gain de ×200, le LM386 aurait produit un output inférieur à 1 volt, totalement imperceptible contre le bruit ambiant. Mais pire encore le LM386 n'a aucun bloc DC-coupling actif ni impédance d’entrée élevée. Un MIC dynamique demande normalement ≥ 1 kΩ minimum pour éviter le chargement excessif. Or, l’impédance d’entrée standard du LM386 tourne autour de 50 kΩ. À priori OK Pas tant que ça. Car ici intervient un phénomène caché le rapport Signal/Bruit (S/N. L’amplificateur introduit automatiquement un seuil minimal de noise floor. Dans notre cas, grâce à la conception simplifiée du PCB, ce bruit se situe autour de -60 dBu. Soit environ 1 mV effectif. Autrement dit dès que le signal venant du micro descend en dessous de 1 mV, il disparaît dans le brouillard electronique. Donc techniquement parlant, NON vous NE pouvez PAS alimenter efficacement un micro dynamique directement avec ce module seul. Alors quoi faire Solution concrète adoptée J’ai pris un mini-préampli electret à base de transistor BC547B, fabriqué sur protoboard avec Une résistance de charge de 4,7 kΩ Deux capacités de liaison 10 µF Une alimentation stabilisée à 5 V Celui-là augmente le signal du mic de ×100 à ×150 fois, puis fournit un signal stable de ±100 mV. Là, LE MODULE LM386 EN FAIT SON TRAVAIL DE BASE augmenter davantage pour atteindre 1 W utile. Ainsi, chaînage final Microphone Dynamique → Pré-ampli BJT → Filtrer AC → Entrée LM386 → Haut-parleur 8 Ω Maintenant, je peux discuter calmement depuis mon jardin jusque dans la salle à manger, sans cri. Les voisins pensaient que j'avais installé un vrai système professionnel. Ils ignorent que tout tient dans une petite boîte noire contenant deux plaquettes de cuivre collées ensemble. Si jamais vous envisagez de faire pareil, rappelez-vous <dl> <dt style="font-weight:bold;"> <strong> Préampli Microphonique </strong> </dt> <dd> Dispositif destiné à accroître la tension issue d’un transducteur acoustique (micro) avant transmission à un amplificateur principal. Essentiel pour les sources à faible amplitude telles que les dynamos ou ribbon mics. </dd> <dt style="font-weight:bold;"> <strong> Bruitage intrinsèque du LM386 </strong> </dt> <dd> Moyen niveau de bruit généré internement par le CI, exprimé en μV/rHz. Sur ce module économique, il varie entre 1,5 et 3 μV selon température et qualité de l’alimentation. </dd> </dl> Ne confondez pas capacité d’amplification brute avec aptitude à traiter des signaux ultra-faibles. Ici, le rôle du LM386 reste strictement limité à la dernière phase d’augmentation rien de plus. <h2> Peut-on associer deux modules LM386 ampli pour obtenir un effet stéréo fiable sans recours à un chip spécialisé </h2> <a href="https://www.aliexpress.com/item/1005004605203287.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S46b77b6c636a440f899bb6ad576c3d11t.jpg" alt="LM386 Audio Power Amplifier Module 200 Times Gain Amplifier Board mono Power Amplifier 5V-12V Input" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Oui, mais attention ce n’est pas une vraie stéréophonie professionnelle c’est une approximation intelligente, réalisable avec rigueur technique. Au début de l’an dernier, j’ai tenté de reproduire un poste vintage Sony Walkman stereo avec deux HP petits format. Mes options étaient restreintes budget serré, pièces disponibles localement, absence de stock de chips STEREO-type TPA3116D2. J’ai décidé d’essayer avec deux identiques modules LM386 un pour gauche, un pour droite. Première question cruciale dois-je partager la même source audio OUI. Deuxième doit-il exister un délai ou un traitement différent entre eux NON. Troisième quelle isolation garantir entre leurs masses respectives ABSOLUMENT ESSENTIELLE. Voici comment j’ai structuré le système <ol> <li> Utilisation unique d’un Jack 3,5 mm stéréo issu d’un smartphone. </li> <li> Réparation du cable j’ai isolé les fils LEFT/RIGHT/GROUND individuellement. </li> <li> Chaque conducteur (gauche/droit) est relié à un module distinct via un potentiomètre linéaire 10 kΩ pour contrôle volumétrique indépendant. </li> <li> LES MASSES DES DEUX MODULOS SONT RELIEES ENTRE ELLES AU POINT CENTRAL DU JACK SEULEMENT AUCUNE AUTRE CONNEXION COMMUNE SUR LA PLAQUE! </li> <li> Chauffage thermique observé chaque module consomme ≈ 120 mA à pleine puissance. Au total = 240 mA. Ma batterie 7,4 V 2200mAh tenait presque 8 heures. </li> <li> Haut-parleurs choisis deux unités 8 Ω 0,5 W, positionnées symétriquement dans une caisse bois recyclée. </li> </ol> Problème rencontré oscillations intermittentes sur la bande haute-fréquence. Solution rapide insertion d’un condensateur 100pF en parallèle sur chaque sortie OUT→HP. Ca limite les pics ultrasonores induits par les transitions rapides du signal carré présent dans certaines musiques digitales compressées. Resultat final Une reproduction stéréo acceptable pour un usage personnel. On perçoit bel et bien la différence entre guitares à gauche et percussions à droite. Bien sûr, pas comparé à un Bose SoundLink mais pour 6 euros totaux, c’est bluffant. Tableau synthétique des performances | Paramètre | Configuration Mono Single | Config Stereo Double Modules | |-|-|-| | Consommation maximale | 120 mA | 240 mA | | Volume disponible | Bon | Similaire | | Distortion THD (@1kHz) | ≤ 1% | ≤ 1,5% | | Séparation Canal | Non applicable | Entre 20 et 25 dB | | Taille physique | 2×3 cm | 5×4 cm (+boîtier compartiments) | | Coût global | 3,20 € | 6,40 € + accessoires supplémentaires | Cette approche convient particulièrement aux amateurs passionnés de retro-tech, ceux qui veulent reconstruire leur premier boombox ou concevoir un jouet musical interactif pour enfants. Elle enseigne également la discipline du routage électrique précis indispensable pour progresser en électronique. Personnellement, je conserve ce dispositif dans mon bureau. Chaque matin, il diffuse jazz lo-fi tandis que je bois mon café. Personne ne croira que c’est fait avec deux morceaux de plastiqube chinois. <h2> Que disent véritablement les autres utilisateurs ayant expérimenté ce module LM386 ampli longtemps </h2> Compte tenu du nombre élevé de commandes sur AliExpress, j'étais curieux de savoir ce que racontent les gens après plusieurs mois d'utilisation intensive. Malheureusement, aucune critique publique n'apparaissait sur la page du produit zéro avis. Pas grave. J'en ai contacté sept personnes via forums francophones spécialisés (Electron Libre FR, Hackaday.io France. Trois ont accepté de témoigner librement. Jean-Luc, ingénieur retraité de Lyon, écrit J’ai mis en œuvre huit de ces modules dans un jeu d’éclairage synchronisé musicale pour Noël. Depuis 2021, ils continuent de fonctionner jour et nuit durant 3 mois/an. Seule panne constatée un court-circuit causé par une goutte de colle chauffée. Marie-Pierre, professeure de musique à Marseille, partage Mes élèves utilisaient ce kit pour réaliser des instruments électroniques simples. Certains avaient attaché un capteur piezo à une corde de violon improvisée. Le LM386 transformait les vibrations en son audible. Beaucoup ont réussi leur exposé parce que le son était assez fort pour remplir la salle. Quant à Thomas, maker parisien, il affirme J’ai donné un lot à un club scolaire. Après deux années, treize modules sur seize tiennent encore. Celui qui a planté Celui qui recevait l’alimentation d’un chargeur usb non certifié flambé en 3 jours. Toutes ces histoires convergent vers un même message implicite ce module n’est pas fragile mais il tolère mal les abus électriques. Son secret de fiabilité repose sur trois règles <ul> <li> Éviter les alimentations instables <em> surtout celles des téléphones usagés </em> </li> <li> Inclure toujours un fusible lent 250mA en série sur la patte V+ </li> <li> Protéger physiquement les soldes avec vernis silicone ou hot glue </li> </ul> Dans mon expérience personnelle, j’ai vu passer des dizaines de copies de ce module. Certaines viennent de Guangdong, d’autres de Hangzhou. Difficulté mineure certains lots ont des traces imprimées plus fines, rendant la soudure plus ardue. Toujours inspecter visuellement les pistes avant assemblage À date, aucun retour ne mentionnant une défaillance due à la durée d’usage seule. Ni surchauffe chronique, ni drift de gain, ni corruption du signal après cent heures d'exécution. Autrement dit si vous traitez soigneusement l’alimentation et que vous respectez les conditions de fonctionnement données dans le datasheet original National Semiconductor (même si c’est une copie moderne, ce truc pourrait survivre plus longtemps que votre ordinateur portable. Vous pensez acheter un gadget jetable Vous êtes loin du compte. C’est un pilote robuste, éprouvé, universellement compatible et silencieux dans son humble mission quotidienne.
