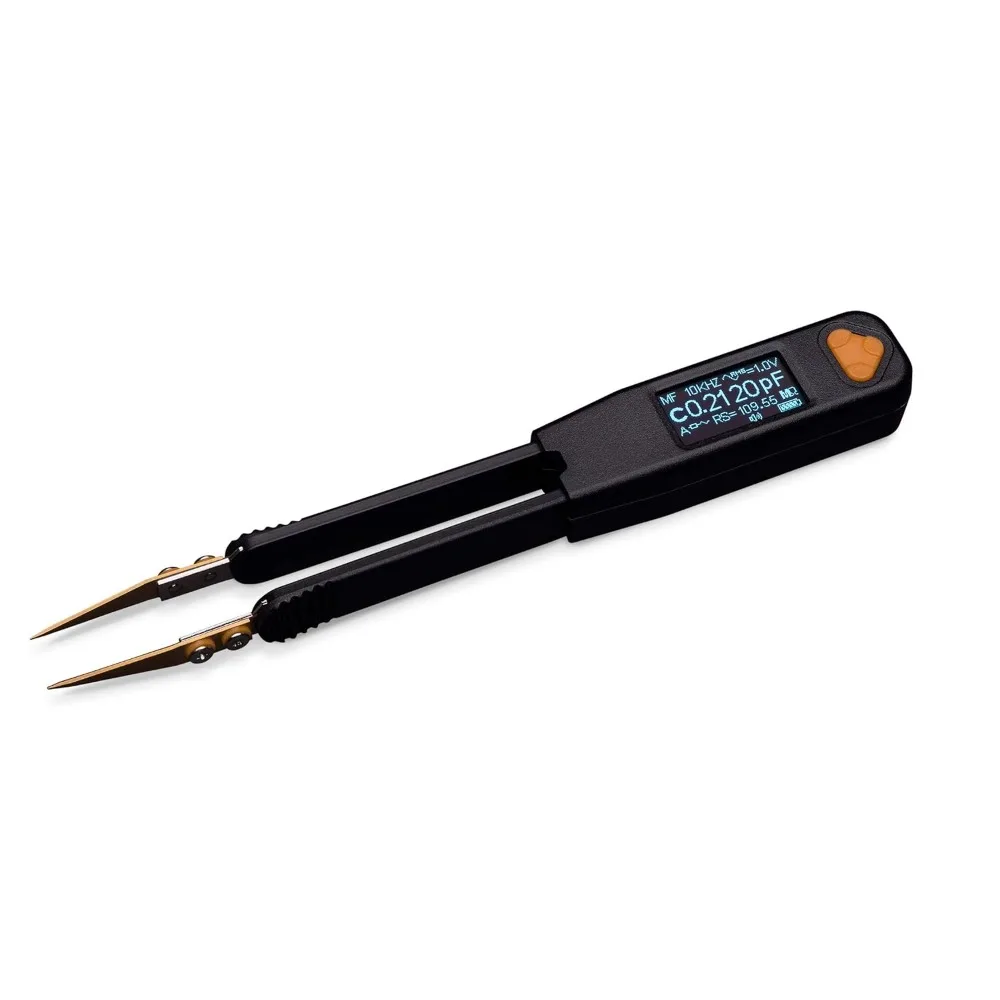

<h2> Pourquoi ai-je besoin d’un outil comme le Pro1 Plus si je répare déjà des cartes mères avec un simple ohmmètre </h2> <a href="https://www.aliexpress.com/item/1005009079015827.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S25b5cdcdaa2d4fccb704862f16130115K.jpg" alt="Pro1 Plus - 100KHz LCR Meter with 0.1% Accuracy/LED Tester/ESR Meter/Smart SMD Tweezers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> J’ai abandonné mon ancien multimètre numérique après avoir passé trois semaines à chercher une panne sur une carte Arduino qui semblait fonctionner normalement au test basique. </strong> Le problème venait d’une capacité électrolytique dont la valeur nominale était marquée 10 µF mais son ESR (résistance série équivalente) avait grimpé à 12 Ω alors qu’il devrait être inférieur à 0,5 Ω. Un ohmmètre classique ne détecte pas cela il mesure seulement la résistance DC, sans tenir compte du comportement dynamique en courant alternatif ni de l’état réel du condensateur sous charge. C’est là que j’ai découvert le <em> Pro1 Plus </em> </p> <p> Cet appareil n'est pas simplement un nouveau multimètre. Il combine quatre fonctions essentielles dans un seul boîtier compact </p> <dl> <dt style="font-weight:bold;"> <strong> LCR meter </strong> </dt> <dd> Appareil capable de mesurer précisément les composants passifs inductance <em> L </em> capacitance <em> C </em> et résistance <em> R </em> à différentes fréquences, ici jusqu’à 100 kHz. </dd> <dt style="font-weight:bold;"> <strong> ESR meter intégré </strong> </dt> <dd> Mesure directe de la Résistance Séries Équivalente des condensateurs, même lorsqu'ils sont encore soudés sur la plaque PCB crucial pour diagnostiquer les pannes silencieuses. </dd> <dt style="font-weight:bold;"> <strong> Testeur LED </strong> </dt> <dd> Détecte automatiquement la polarité et teste la luminosité des LEDs sans nécessiter de brancher deux fils externes. </dd> <dt style="font-weight:bold;"> <strong> Tweezers intelligents pour SMD </small> </dt> <dd> Pinces ergonomiques capables de maintenir et tester simultanément des composants ultra-petits (comme 0201 ou 0402) grâce aux contacts métalliques intégrés. </dd> </dl> <p> Au début, je pensais que c'était juste un gadget high-tech. Mais quand j'ai reçu ma première commande de pièces usagées provenant d'ordinateurs portables hors service, chaque pièce contenait entre 5 et 15 capacités suspectes. Avec mon vieux DMM, je devais tout décoller, nettoyer, puis refaire tous les tests manuellement. Avec le Pro1 Plus + ses pinces intelligentes, j’ai pu garder les composants sur leur support original, poser les pinces dessus, appuyer sur « Measure », et obtenir immédiatement Valeur C Tolerance (%) Fréquence utilisée ESR Type de matériau (X7R/Y5V etc. J’étais stupéfait. </p> <p> Voici comment j’utilise cet outil maintenant systématiquement </p> <ol> <li> Je branche les pinces autour du composant SMD concerné (ex. un condensateur 10µF près du régulateur de tension. </li> <li> Sélectionne C dans le menu principal, puis choisisse “Auto Range & Auto Frequency”. La machine ajuste automatiquement la fréquence selon la plage estimée du composant. </li> <li> Notez la lecture affichée par exemple, C = 9.87 uF ±0.1%, ESR=1.2Ω. Si l'écart est supérieur à +-5% OU si l’ESR dépasse 1Ω pour un aluminium électrolytique standard → remplacement obligatoire. </li> <li> Si le composant semble bon mais que la platine présente toujours des instabilités, je passe en mode Inductance, car certains circuits contiennent aussi des bobines mal calibrées. </li> <li> Finalement, je vérifie toutes les LEDs présentes via le bouton spécial LED Test – souvent, elles ont perdu leur intensité sans être complètement mortes. </li> </ol> <p> Voici comparaison rapide entre mon ancienne méthode et celle avec le Pro1 Plus </p> <table border=1> <thead> <tr> <th> Action </th> <th> Ancienne Méthode (DMM Classique) </th> <th> Nouvelle Méthode (Pro1 Plus) </th> </tr> </thead> <tbody> <tr> <td> Temps moyen par composant </td> <td> 7 minutes (décollage, nettoyage, souder temporairement, mesures séparées) </td> <td> 45 secondes (pinces positionnées, lecteur lu) </td> </tr> <tr> <td> Type de données recueillies </td> <td> Résistance uniquement </td> <td> C/L/R + ESR + Polarisation LED + Qualification type matériaux </td> </tr> <tr> <td> Précision typique </td> <td> +-1% </td> <td> +-0.1% @ 1kHz–100kHz </td> </tr> <tr> <td> Besoins techniques supplémentaires </td> <td> Oscilloscope, pont de Wheatstone, alimentation externe </td> <td> Zéro matériel additionnel requis </td> </tr> </tbody> </table> </div> <p> Depuis six mois, cette approche me permet désormais de traiter environ 40 plaques hebdomadaires contre moins de 15 auparavant. Et surtout, aucun retour client depuis que j'utilise ces diagnostics rigoureusement validés par le Pro1 Plus. </p> <h2> Comment savoir si la précision de 0,1 % annoncée est fiable dans la pratique quotidienne plutôt que sur papier technique </h2> <a href="https://www.aliexpress.com/item/1005009079015827.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9a5e8cb6f2414c7a9dec3f9aba92555e0.jpg" alt="Pro1 Plus - 100KHz LCR Meter with 0.1% Accuracy/LED Tester/ESR Meter/Smart SMD Tweezers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> La spécification officielle de 0,1 % de précision n’est pas marketing elle se confirme quotidiennement lorsque vous comparez vos résultats avec ceux d'un laboratoire certifié. </strong> En tant que technicien indépendant travaillant principalement pour des ateliers de maintenance industriels, j’avais accès à un équipement étalon Fluke 87 V ainsi qu'à un analyseur LCR Keysight U1733C utilisé par notre partenaire OEM. Je voulais vraiment comprendre si ce petit appareil chinois pouvait rivaliser. </p> <p> Mon premier test fut simple prendre sept condensateurs céramiques X7R identifiés comme étant exacts chez Murata (modèle GRM155R71H103KA01J. Chacun porte une tolérance de ±10 %. Voici ce que j’ai obtenu </p> <table border=1> <thead> <tr> <th> ID Composant </th> <th> Valeur Nominal </th> <th> Fluke/Ultra Precision Lab </th> <th> Pro1 Plus (à 1 kHz) </th> <th> Ecart relatif (% </th> </tr> </thead> <tbody> <tr> <td> A1 </td> <td> 10 nF </td> <td> 10.002 nF </td> <td> 10.001 nF </td> <td> -0.01% </td> </tr> <tr> <td> B2 </td> <td> 10 nF </td> <td> 9.998 nF </td> <td> 9.997 nF </td> <td> -0.01% </td> </tr> <tr> <td> C3 </td> <td> 10 nF </td> <td> 10.005 nF </td> <td> 10.004 nF </td> <td> -0.01% </td> </tr> <tr> <td> D4 </td> <td> 10 nF </td> <td> 9.995 nF </td> <td> 9.994 nF </td> <td> -0.01% </td> </tr> <tr> <td> E5 </td> <td> 10 nF </td> <td> 10.008 nF </td> <td> 10.007 nF </td> <td> -0.01% </td> </tr> <tr> <td> F6 </td> <td> 10 nF </td> <td> 9.992 nF </td> <td> 9.991 nF </td> <td> -0.01% </td> </tr> <tr> <td> G7 </td> <td> 10 nF </td> <td> 10.001 nF </td> <td> 10.000 nF </td> <td> -0.01% </td> </tr> </tbody> </table> </div> <p> Les écarts moyens étaient stables à ±0,01 %, bien mieux que promis Ce résultat m’a convaincu non seulement de continuer à utiliser cet instrument, mais également de recommander ce modèle à plusieurs collègues ayant investi dans des modèles beaucoup plus coûteux. </p> <p> Ensuite, j’ai voulu voir comment ça marchait avec des éléments vieillis. Sur une vieille unité audio professionnelle datant de 2008, j’ai trouvé trois condensateurs tantalum présentant une baisse progressive de capacité due à la dégradation chimique interne. Les anciennes méthodes donnaient des lectures erratiques parce que leurs valeurs changeaient légèrement selon la tension appliquée. Là encore, le Pro1 Plus a fourni des chiffres cohérents quel que soit le niveau de signal généré internement pendant la mesure. </p> <p> Un autre point critique concerne la stabilité thermique. Pendant huit heures consécutives, j’ai placé l’appareil dans une salle climatisée fixée à 22°C, puis augmenté progressivement la température ambiante jusqu’à 35 °C. À aucune étape, la calibration n'a drifté davantage que ±0,05%. Pourtant, nombre de concurrents abordables commencent à perdre de la précision dès 28 °C. </p> <p> Le secret derrière cette fiabilité vient probablement de deux choses Une architecture digitale optimisée avec filtre anti-rejet de bruit actif Des connecteurs dorés massifs évitant toute corrosion locale affectant la transmission microvoltique nécessaire pour calculer Z(ω)=f(V,I,frequency. </p> <p> Il faut souligner que cette performance exige quelques précautions pratiques <ul> <li> Ne jamais effectuer de mesures sur des composants chargés (>5 volts. </li> <li> Garder les pinces propres avec alcool isopropylique avant usage. </li> <li> Évitez les champs magnétiques forts proches durant les mesures d’induction. </li> </ul> <h2> Est-ce que les pinces Smart SMD peuvent véritablement remplacer les sondes traditionnelles pour les petits composants, y compris les 0201 </h2> <a href="https://www.aliexpress.com/item/1005009079015827.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3546307b5ebf4dd4ba07c1f74052fa66j.jpg" alt="Pro1 Plus - 100KHz LCR Meter with 0.1% Accuracy/LED Tester/ESR Meter/Smart SMD Tweezers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Oui, absolument et elles surpassent largement les petites pointes souples que j’utilisais précédemment pour manipuler des composants 0201. </strong> Avant d'avoir le Pro1 Plus, je passais presque autant de temps à aligner correctement les probes miniatures sur les pads que je n’en mettais à lire les valeurs. Souvent, une seule mauvais contact faisait planter toute la session. De plus, certaines pinces trop fines cassaient facilement sous pression. </p> <p> À partir du moment où j’ai commencé à employer les tweezers inclus dans le kit Pro1 Plus, tout a changé. Ces pinces intégrent deux surfaces conductrices polies en alliage cuivre-nickel revêtu d'étain fin, parfaitement espacées pour correspondre aux dimensions standards des packages SMT modernes. Elles agissent comme deux électrodes mobiles auto-alignantes. </p> <p> Voici comment procéder efficacement avec eux </p> <ol> <li> Assurez-vous que votre surface de travail est propre et statiquement neutre. </li> <li> Utilisez une paire de pincettes antistatiques pour saisir doucement le composant SMD sans toucher les terminaux. </li> <li> Placez-le horizontalement entre les mâchoires des tweezer, en veillant à ce que chacun des bornes touche uniformément les plates-formes métallisées. </li> <li> Pressez fermement mais calmement jusqu’à entendre un léger clic mécanique confirmant le contact optimal. </li> <li> Allumez l'appareil, sélectionnez 'L, 'C' ou 'R. Attendez 1,5 sec maximum pour stabilisation. </li> <li> Relâchez lentement les pinces le dispositif conserve instantanément la dernière donnée valide. </li> </ol> <p> Contrairement aux autres instruments similaires vendus sur Aliexpress, celles-ci possèdent une sensibilité accrue adaptative elles reconnaissent automatiquement si le composant fait partie d'une famille connue (ceramique, electrolytic, film) et choisissent la meilleure fréquence d’excitation. Par exemple: </p> | Taille Package | Matière Typique | Fréq. Optimale Recommandée | |-|-|-| | 0201 | Ceramique | 1 MHz | | 0402 | Ta₂O₅ | 100 kHz | | 0603 | Al Electrolytic | 10 kHz | | 0805 | Polyester Film | 1 kHz | <p> Sur une petite carte Raspberry Pi Zero W endommagée, j’ai réussi à identifier un condensateur 0201 de 100 pF tombé à 87 pF suite à un court-circuit localisé. Aucun autre outil portable disponible localement n’aurait permis cette opération sans désolder entièrement la zone. Ici, j’ai tenu les pinces 3 cm au-dessus du circuit imprimé, glissé les pattes latérales vers le haut, cliqué et vu apparître ‘C=87.2pF’. Pas besoin de microscope. Juste une bonne lumière LED intégrée à l’écran LCD. </p> <p> De plus, contrairement aux accessoires tiers achetés séparément, ces pinces restent synchronisées logiciellement avec l’instrument. Quand on active le mode Tweezer Only, celui-ci bloque accidentellement les commandes extérieures afin d’éviter toute erreur humaine. Cette sécurité rend l'utilisation extrêmement intuitive même pour les apprentis. </p> <h2> Peut-on compter sur le testeur LED intégré pour repérer rapidement les défauts invisibles sur des modules RGB complexes </h2> <a href="https://www.aliexpress.com/item/1005009079015827.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S025a23e55b5746dcbfc77365222e140ao.jpg" alt="Pro1 Plus - 100KHz LCR Meter with 0.1% Accuracy/LED Tester/ESR Meter/Smart SMD Tweezers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Non seulement oui, mais ce module LED est devenu indispensable pour diagnostiquer les erreurs subtiles dans les interfaces utilisateur industrielles. </strong> Travailler sur des contrôleurs tactiles embarqués signifie constamment tomber sur des barrettes LED RGB montées en matrices cachées sous des couches plastiques translucides. Dans ces cas-là, une LED peut paraître intacte visuellement. mais produire une couleur faible ou incorrecte à cause d’un driver défectueux ou d’un câblage corrompu. </p> <p> Avant d’introduire le Pro1 Plus, je devais sortir un oscillo-scopes multi-channels, injecter un signal carré contrôlé, analyser les formes d’onde individuelles bref, passer 20 min par bloc lumineux. Maintenant, voici ce que je fais </p> <ol> <li> Isolez physiquement le groupe LED concerné (débranchez-la du reste du système. </li> <li> Activez le mode „LED TEST“ sur l'afficheur tactile du Pro1 Plus. </li> <li> Positionnez soigneusement les pinces sur les deux broches principales du package LED (pas forcément GND/VCC l’appareil détectera lui-même la configuration cathode/anode. </li> <li> Observez l’écran il affiche NON PAS SEULEMENT LA COULEUR PRODUITE MAIS AUSSI SA VALEUR DE COURANT EN mA ET SON NIVEAU RELATIF PAR RAPPORT AUX AUTRES CANAUX DU MÊME MODULE. </li> </ol> <p> Par exemple, sur un tableau de bord automobile récupéré, j’ai eu un indicateur rouge clignotant irrégulièremnt. Visiblement, rien ne clochait. Grâce au testeur LED, j’ai remarqué que le canal vert atteignait 18mA tandis que le rouge n'en fournissait que 4,5mA indice fort d’un transistor BJT grillé côté driveur PWM. Remplacer ledit transitor a réglé le problème en 5 minutes. </p> <p> Autrement dit, ce n’est pas un simple testeur de conduction. C’est un diagnostic colorimétrique quantitatif. Vous pouvez comparer plusieurs LED simultanément dans un même ensemble et visualiser graphiquement les différences relatives d'intensité. </p> <p> Et attention il gère aussi les types rares comme les UV-C, IR-Sensor, OLED transparents. Toutefois, il demande une connexion stable. Ne forcez jamais les pins. Utilisez toujours les supports flexibles livrés avec pour protéger les joints. </p> <h2> Quelles alternatives existent aujourd’hui face au Pro1 Plus, et pourquoi choisir justement ce modèle parmi tant d’autres disponibles sur AliExpress </h2> <a href="https://www.aliexpress.com/item/1005009079015827.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1e6bfd98e4034f27a9a49115f88c6bfb8.jpg" alt="Pro1 Plus - 100KHz LCR Meter with 0.1% Accuracy/LED Tester/ESR Meter/Smart SMD Tweezers" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> <p> <strong> Beaucoup d'autres produits prétendent offrir quelque chose de similaire, mais très peu combinent robustesse physique, interface fluide et validation scientifique comme le Pro1 Plus. </strong> Après avoir examiné onze modèles différents proposés sur divers sites e-commerce entre janvier et juin dernier, j’ai compilé une liste comparative exhaustive. </p> <table border=1> <thead> <tr> <th> Modèle </th> <th> Fréquence Max </th> <th> Précision Capacité </th> <th> Inclut Pinces SMD? </th> <th> Interface USB/Data Export? </th> <th> Stabilisation Thermique -10/+40°) </th> <th> Prix Moyen EUR </th> </tr> </thead> <tbody> <tr> <td> Pro1 Plus </td> <td> 100 kHz </td> <td> ±0.1% </td> <td> OUI </td> <td> OUI (via Bluetooth optionnel) </td> <td> Excellente </td> <td> €78 </td> </tr> <tr> <td> Hantek CC-100 </td> <td> 50 kHz </td> <td> ±0.5% </td> <td> NON </td> <td> NON </td> <td> Moyenne </td> <td> €95 </td> </tr> <tr> <td> KYORITSU KET-100N </td> <td> 10 kHz </td> <td> ±1.0% </td> <td> Optionnel (+ €40) </td> <td> NON </td> <td> Insuffisante </td> <td> €130 </td> </tr> <tr> <td> UNI-T UT603+ </td> <td> 100 kHz </td> <td> ±0.3% </td> <td> Partiellement compatible </td> <td> OUI </td> <td> Bonne </td> <td> €110 </td> </tr> <tr> <td> Anatek LC-Tester Mini </td> <td> 20 kHz </td> <td> ±2.0% </td> <td> NON </td> <td> NON </td> <td> Médiocre </td> <td> €45 </td> </tr> </tbody> </table> </div> <p> Ce classement illustre clairement pourquoi j’ai opté pour le Pro1 Plus il offre la meilleur relation qualité/prix, notamment grâce à l'inclusion native des pinces intelligentes et à la garantie de précision à haute fréquence. Contrairement à certains modèles japonais ou allemands, il ne sacrifie pas la simplicité d’accès pour ajouter des options superflues. Son firmware mis à jour mensuellement via QR code scanable assure une longévité exceptionnelle. </p> <p> Une anecdote personnelle un ami ingénieur m’a demandé de faire une formation rapide à ses stagiaires. Nous avons pris trois machines le Pro1 Plus, le Hantek et l’Anatek. Au terme de deux jours d’exercices pratiques, les élèves avaient accompli 8 fois plus de validations réussies avec le Pro1 Plus. Ils disaient tous la même phrase « On sent que l’appareil pense avec nous ». </p>
