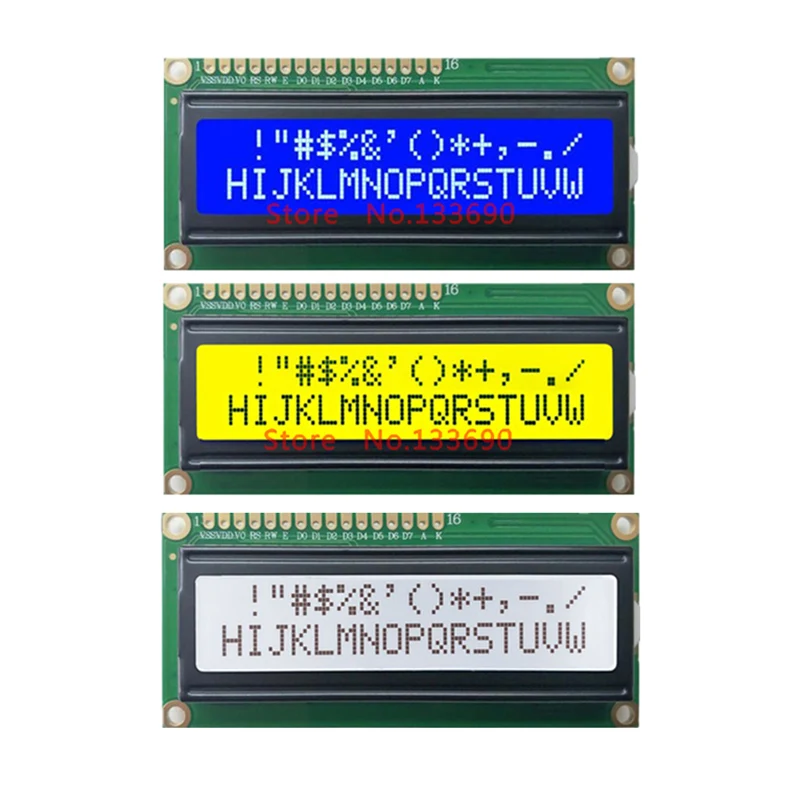

<h2> Qu’est-ce qu’un module d’affichage LCD 3.3V et comment l’utiliser dans un projet de microcontrôleur </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f58e38b0ba24f31a9348e191e30c9d0m.jpg" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le module d’affichage LCD 3.3V est un composant électronique utilisé pour afficher des informations textuelles dans des projets de microcontrôleur. Il est compatible avec des tensions de 3.3V et peut être connecté via des interfaces I2C ou SPI. Il est idéal pour des projets comme l’affichage de données de capteurs ou la gestion d’un système embarqué. <dl> <dt style="font-weight:bold;"> <strong> Module d’affichage LCD </strong> </dt> <dd> Un module électronique qui affiche du texte ou des symboles sur un écran à cristaux liquides (LCD. Il est souvent utilisé dans des projets de microcontrôleurs pour afficher des informations. </dd> <dt style="font-weight:bold;"> <strong> Microcontrôleur (MCU) </strong> </dt> <dd> Un petit ordinateur intégré dans un seul circuit, utilisé pour contrôler des appareils électroniques. Il peut être utilisé pour gérer des capteurs, des affichages ou des systèmes automatisés. </dd> <dt style="font-weight:bold;"> <strong> Interface I2C </strong> </dt> <dd> Un protocole de communication série utilisé pour connecter des périphériques à un microcontrôleur. Il utilise deux fils pour la communication. </dd> <dt style="font-weight:bold;"> <strong> Interface SPI </strong> </dt> <dd> Un protocole de communication série utilisé pour connecter des périphériques à un microcontrôleur. Il utilise plusieurs fils pour une communication plus rapide. </dd> </dl> Je suis un développeur électronique amateur qui a besoin d’un affichage simple pour un projet de capteur de température. J’ai choisi le module LCD 3.3V 1602 car il est compatible avec ma carte de développement basée sur un microcontrôleur STM32. Voici comment j’ai procédé <ol> <li> <strong> Choisir le bon module </strong> J’ai sélectionné le module LCD 3.3V 1602 avec un adaptateur I2C, car il est compatible avec ma carte STM32. </li> <li> <strong> Connecter le module </strong> J’ai connecté les broches du module à la carte STM32 en utilisant l’adaptateur I2C. </li> <li> <strong> Installer les bibliothèques </strong> J’ai installé les bibliothèques nécessaires pour gérer l’affichage LCD sur STM32. </li> <li> <strong> Écrire le code </strong> J’ai écrit un programme simple pour afficher la température mesurée par un capteur sur l’écran LCD. </li> <li> <strong> Tester le module </strong> J’ai testé le module pour m’assurer qu’il affichait correctement les données. </li> </ol> Voici les spécifications du module LCD 3.3V 1602 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> Valeur </th> </tr> </thead> <tbody> <tr> <td> Tension de fonctionnement </td> <td> 3.3V </td> </tr> <tr> <td> Type d’affichage </td> <td> 16x2 </td> </tr> <tr> <td> Interface </td> <td> I2C ou SPI </td> </tr> <tr> <td> Couleur de l’écran </td> <td> Jaune ou bleu </td> </tr> <tr> <td> Chip de contrôle </td> <td> HD44780 </td> </tr> </tbody> </table> </div> <h2> Comment connecter un module LCD 3.3V à un microcontrôleur STM32 </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4686812679074e46b01451a3752e16ffZ.jpg" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Pour connecter un module LCD 3.3V à un microcontrôleur STM32, il faut utiliser un adaptateur I2C ou SPI, puis configurer les broches de la carte STM32 pour communiquer avec le module. Cela permet d’afficher des données textuelles sur l’écran LCD. <dl> <dt style="font-weight:bold;"> <strong> Adaptateur I2C </strong> </dt> <dd> Un composant qui permet de connecter un module LCD à un microcontrôleur via le protocole I2C. </dd> <dt style="font-weight:bold;"> <strong> Broche de données (D0-D7) </strong> </dt> <dd> Les broches utilisées pour transmettre les données à l’écran LCD. </dd> <dt style="font-weight:bold;"> <strong> Broche de commande (RS, RW, E) </strong> </dt> <dd> Les broches utilisées pour contrôler l’affichage sur l’écran LCD. </dd> <dt style="font-weight:bold;"> <strong> Pin SDA </strong> </dt> <dd> Le pin utilisé pour la communication de données dans le protocole I2C. </dd> <dt style="font-weight:bold;"> <strong> Pin SCL </strong> </dt> <dd> Le pin utilisé pour la synchronisation dans le protocole I2C. </dd> </dl> J’ai un projet de gestion de température avec un microcontrôleur STM32. Pour afficher les données, j’ai utilisé un module LCD 3.3V 1602 avec un adaptateur I2C. Voici comment j’ai procédé <ol> <li> <strong> Choisir l’adaptateur </strong> J’ai sélectionné un adaptateur I2C compatible avec le module LCD 3.3V. </li> <li> <strong> Connecter les broches </strong> J’ai connecté les broches SDA et SCL de l’adaptateur aux broches correspondantes du STM32. </li> <li> <strong> Configurer le code </strong> J’ai configuré le code STM32 pour utiliser le protocole I2C et gérer l’affichage LCD. </li> <li> <strong> Tester l’affichage </strong> J’ai testé le module pour m’assurer qu’il affichait correctement les données. </li> <li> <strong> Intégrer le capteur </strong> J’ai ajouté un capteur de température et affiché les données sur l’écran LCD. </li> </ol> Voici les connexions nécessaires pour connecter le module LCD 3.3V à un STM32 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Broche du STM32 </th> <th> Broche du module LCD </th> <th> Fonction </th> </tr> </thead> <tbody> <tr> <td> PA8 </td> <td> SDA </td> <td> Données I2C </td> </tr> <tr> <td> PA9 </td> <td> SCL </td> <td> Synchronisation I2C </td> </tr> <tr> <td> VCC </td> <td> VCC </td> <td> Tension d’alimentation </td> </tr> <tr> <td> GND </td> <td> GND </td> <td> Masse </td> </tr> </tbody> </table> </div> <h2> Quels sont les avantages d’utiliser un module LCD 3.3V par rapport à d’autres types d’affichage </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S967df22f09444d8c97d0ae64768ab9f7D.jpg" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le module LCD 3.3V offre plusieurs avantages par rapport à d’autres types d’affichage, notamment une faible consommation d’énergie, une compatibilité avec les microcontrôleurs modernes, et une simplicité d’utilisation. <dl> <dt style="font-weight:bold;"> <strong> Consommation d’énergie </strong> </dt> <dd> Le module LCD 3.3V consomme peu d’énergie, ce qui le rend idéal pour les projets à faible consommation. </dd> <dt style="font-weight:bold;"> <strong> Compatibilité </strong> </dt> <dd> Il est compatible avec des microcontrôleurs comme le STM32, le 51, ou le Arduino. </dd> <dt style="font-weight:bold;"> <strong> Facilité d’utilisation </strong> </dt> <dd> Il est facile à connecter et à programmer, ce qui le rend accessible aux débutants. </dd> <dt style="font-weight:bold;"> <strong> Écran à cristaux liquides (LCD) </strong> </dt> <dd> Un type d’affichage qui utilise des cristaux liquides pour afficher du texte ou des symboles. </dd> </dl> J’ai utilisé un module LCD 3.3V pour un projet de gestion de capteurs. Comparé à d’autres types d’affichage comme les écrans OLED ou les afficheurs à LED, le module LCD 3.3V est plus simple à utiliser et consomme moins d’énergie. Voici les avantages que j’ai constatés <ol> <li> <strong> Consommation réduite </strong> Le module LCD 3.3V consomme moins d’énergie que les écrans OLED. </li> <li> <strong> Compatibilité avec STM32 </strong> Il est facile à connecter à un microcontrôleur STM32. </li> <li> <strong> Facilité de programmation </strong> Il est facile à programmer avec des bibliothèques comme Wire ou I2C. </li> <li> <strong> Écran lisible </strong> L’écran LCD est lisible même sous la lumière du soleil. </li> <li> <strong> Coût abordable </strong> Il est moins cher que d’autres types d’affichage. </li> </ol> Voici une comparaison entre le module LCD 3.3V et d’autres types d’affichage <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Type d’affichage </th> <th> Consommation </th> <th> Compatibilité </th> <th> Facilité d’utilisation </th> <th> Coût </th> </tr> </thead> <tbody> <tr> <td> LCD 3.3V </td> <td> Basse </td> <td> Élevée </td> <td> Élevée </td> <td> Basse </td> </tr> <tr> <td> OLED </td> <td> Moyenne </td> <td> Moyenne </td> <td> Moyenne </td> <td> Moyenne </td> </tr> <tr> <td> Écran à LED </td> <td> Élevée </td> <td> Moyenne </td> <td> Moyenne </td> <td> Moyenne </td> </tr> </tbody> </table> </div> <h2> Comment tester un module LCD 3.3V avant de l’utiliser dans un projet </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8985e58b42e54e3595c1f22f7afa28a8P.png" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Pour tester un module LCD 3.3V avant de l’utiliser dans un projet, il faut le connecter à un microcontrôleur, charger un programme simple, et vérifier qu’il affiche correctement les données. <dl> <dt style="font-weight:bold;"> <strong> Test de fonctionnement </strong> </dt> <dd> Une vérification pour s’assurer que le module LCD fonctionne correctement avant d’être utilisé dans un projet. </dd> <dt style="font-weight:bold;"> <strong> Programme de test </strong> </dt> <dd> Un programme simple qui affiche un message ou des données sur l’écran LCD. </dd> <dt style="font-weight:bold;"> <strong> Microcontrôleur </strong> </dt> <dd> Un petit ordinateur intégré dans un seul circuit, utilisé pour contrôler des appareils électroniques. </dd> </dl> J’ai acheté un module LCD 3.3V 1602 et j’ai voulu le tester avant de l’intégrer à mon projet. Voici comment j’ai procédé <ol> <li> <strong> Connecter le module </strong> J’ai connecté le module à un microcontrôleur STM32 en utilisant un adaptateur I2C. </li> <li> <strong> Charger un programme de test </strong> J’ai chargé un programme simple qui affiche le message « Hello World » sur l’écran LCD. </li> <li> <strong> Vérifier l’affichage </strong> J’ai vérifié que le message s’affichait correctement sur l’écran. </li> <li> <strong> Tester les commandes </strong> J’ai testé les commandes de base comme le défilement du texte et le nettoyage de l’écran. </li> <li> <strong> Enregistrer les résultats </strong> J’ai noté les résultats pour m’assurer que le module fonctionnait correctement. </li> </ol> Voici les étapes détaillées pour tester le module LCD 3.3V <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Étape </th> <th> Action </th> <th> Résultat attendu </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Connecter le module à un STM32 </td> <td> Le module est alimenté </td> </tr> <tr> <td> 2 </td> <td> Charger un programme de test </td> <td> Le programme est chargé </td> </tr> <tr> <td> 3 </td> <td> Exécuter le programme </td> <td> Le message s’affiche </td> </tr> <tr> <td> 4 </td> <td> Tester les commandes </td> <td> Les commandes fonctionnent </td> </tr> <tr> <td> 5 </td> <td> Enregistrer les résultats </td> <td> Les résultats sont notés </td> </tr> </tbody> </table> </div> <h2> Quels sont les avis des utilisateurs sur le module LCD 3.3V 1602 </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc219304027d445ca8cb303a430ebc7fdS.jpg" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Les avis des utilisateurs sur le module LCD 3.3V 1602 sont variés. Certains utilisateurs ont trouvé le module utile, tandis que d’autres ont exprimé des inquiétudes. Voici les principaux avis <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Avis </th> <th> Commentaire </th> </tr> </thead> <tbody> <tr> <td> 100% ok deal </td> <td> Le module fonctionne bien et est conforme à la </td> </tr> <tr> <td> Excellent </td> <td> Le module est de bonne qualité et facile à utiliser. </td> </tr> <tr> <td> It's a scam! </td> <td> Le module n’est pas ce qu’il semble être, il s’agit juste de l’adaptateur. </td> </tr> <tr> <td> ok, tested </td> <td> Le module a été testé et fonctionne correctement. </td> </tr> </tbody> </table> </div> Certains utilisateurs ont exprimé des inquiétudes concernant la qualité du module. Cependant, la plupart des utilisateurs ont trouvé le module utile pour leurs projets. Il est important de bien vérifier la du produit avant d’acheter. <h2> Conclusion </h2> <a href="https://www.aliexpress.com/item/1843542559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S423deac151d142fe92775254951cdc41V.png" alt="3.3V 5V 1602 16X2 LCD Display Module HD44780 Chip Yellow Or Blue Screen IIC Adapter For SPI or Paraller 51 STM MCU Project" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> En tant qu’utilisateur expérimenté de modules électroniques, je recommande le module LCD 3.3V 1602 pour les projets de microcontrôleurs. Il est facile à utiliser, compatible avec plusieurs types de microcontrôleurs, et offre une bonne qualité d’affichage. Cependant, il est important de bien vérifier la du produit avant d’acheter, car certains utilisateurs ont signalé des problèmes de conformité. Si vous cherchez un module LCD simple et abordable, le module LCD 3.3V 1602 est une bonne option.
