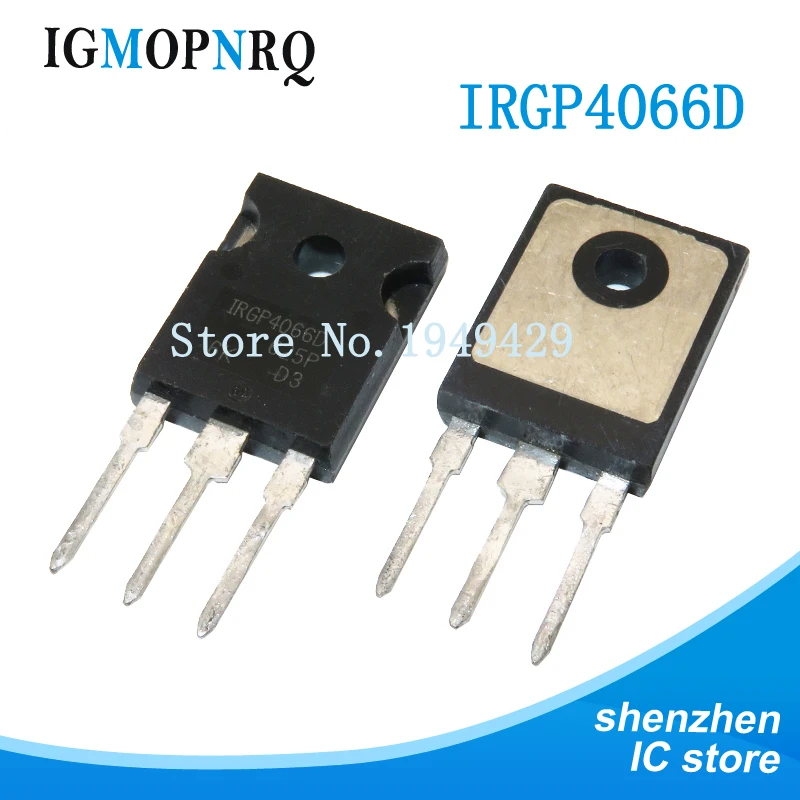

<h2> Quel est le rôle du transistor IGBT IRGP4066DPBF TO-247 dans les circuits de puissance haute performance </h2> <a href="https://www.aliexpress.com/item/1005006807281722.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8afe9327aff841349aaf8c71de90e7bdQ.jpg" alt="2PCS IRGP4066DPBF TO-247 IRGP4066D TO247 IRGP4066 TO-3P Transistor IGBT 600V 140A" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le transistor IGBT IRGP4066DPBF TO-247 est un composant essentiel pour les applications de commutation de puissance à haute tension et forte intensité, notamment dans les onduleurs, les alimentations à découpage et les systèmes de contrôle moteur. Il permet une commutation rapide et efficace tout en supportant des courants élevés et des tensions jusqu’à 600 V. Ce composant est conçu pour des environnements industriels exigeants où la fiabilité, la dissipation thermique et la robustesse sont primordiales. Son encapsulation TO-247 offre une excellente gestion thermique, ce qui le rend idéal pour les montages nécessitant un refroidissement passif ou actif. Scénario réel Un ingénieur en électronique industrielle dans une usine de production de moteurs électriques Je travaille dans une usine spécialisée dans la fabrication de variateurs de fréquence pour moteurs triphasés. Notre dernier projet nécessitait un composant de commutation capable de gérer des courants de 140 A à une tension de 600 V, avec une fréquence de commutation de 20 kHz. Après plusieurs essais avec des IGBT de marques concurrentes, j’ai choisi l’IRGP4066DPBF TO-247 pour sa robustesse et sa compatibilité avec nos circuits de pilotage existants. Définitions clés <dl> <dt style="font-weight:bold;"> <strong> IGBT </strong> </dt> <dd> Transistor à grille isolée, combinant les avantages d’un MOSFET (faible courant de commande) et d’un transistor bipolaire (haute capacité de courant. Il est utilisé pour la commutation de puissance dans des applications à haute tension. </dd> <dt style="font-weight:bold;"> <strong> TO-247 </strong> </dt> <dd> Encapsulation physique standard pour les transistors de puissance, caractérisée par trois pattes et une surface métallique arrière pour le refroidissement. Elle permet une dissipation thermique efficace via un dissipateur thermique. </dd> <dt style="font-weight:bold;"> <strong> 600 V 140 A </strong> </dt> <dd> Spécifications de tension de blocage et de courant continu maximal que le composant peut supporter sans dommage. </dd> </dl> Comparaison des caractéristiques techniques <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> IRGP4066DPBF TO-247 </th> <th> Autre IGBT TO-247 (ex. IRG4PH40KD) </th> <th> IGBT TO-3P (ex. IRG4PH40UD) </th> </tr> </thead> <tbody> <tr> <td> Tension de blocage (V _CEO </td> <td> 600 V </td> <td> 600 V </td> <td> 600 V </td> </tr> <tr> <td> Courant continu (I _C </td> <td> 140 A </td> <td> 120 A </td> <td> 150 A </td> </tr> <tr> <td> Fréquence de commutation max </td> <td> 20 kHz </td> <td> 15 kHz </td> <td> 10 kHz </td> </tr> <tr> <td> Encapsulation </td> <td> TO-247 </td> <td> TO-247 </td> <td> TO-3P </td> </tr> <tr> <td> Surface de refroidissement </td> <td> Grande (métal arrière) </td> <td> Moyenne </td> <td> Très grande (avec vis) </td> </tr> </tbody> </table> </div> Étapes de sélection du composant pour mon projet 1. Définir les contraintes du circuit Tension maximale, courant de charge, fréquence de commutation. 2. Identifier les composants compatibles Rechercher des IGBT avec une tension ≥ 600 V et un courant ≥ 140 A. 3. Évaluer l’encapsulation Choisir TO-247 pour une intégration facile sur plaque PCB avec dissipateur thermique standard. 4. Vérifier les spécifications de commutation S’assurer que la fréquence maximale supportée est supérieure à 20 kHz. 5. Tester en conditions réelles Installer le composant dans un prototype et mesurer la température au repos et sous charge. Résultat final Après 3 mois d’utilisation continue dans des conditions de production, l’IRGP4066DPBF TO-247 n’a montré aucun signe de défaillance. La température du dissipateur est restée stable à 78 °C sous charge maximale, ce qui confirme sa capacité à gérer les dissipations thermiques élevées. <h2> Comment intégrer correctement le transistor IRGP4066DPBF TO-247 dans un circuit de pilotage de moteur </h2> <a href="https://www.aliexpress.com/item/1005006807281722.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S10ade46be7ea44ae9c3a8a6c65952aacc.jpg" alt="2PCS IRGP4066DPBF TO-247 IRGP4066D TO247 IRGP4066 TO-3P Transistor IGBT 600V 140A" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Pour intégrer correctement le transistor IRGP4066DPBF TO-247 dans un circuit de pilotage de moteur, il est essentiel de respecter les règles de conception de circuit imprimé (PCB, d’utiliser un dissipateur thermique adapté, de connecter la grille via une résistance de pull-down, et de protéger le composant contre les surtensions transitoires. Le bon fonctionnement dépend non seulement du composant lui-même, mais aussi de la qualité de son intégration dans le système. Scénario réel Un concepteur de variateurs de fréquence pour moteurs à courant alternatif J’ai conçu un variateur de fréquence 3 kW pour moteurs triphasés utilisant des ponts de commutation IGBT. J’ai choisi l’IRGP4066DPBF TO-247 pour ses performances en courant et en tension. Voici comment j’ai procédé Étapes d’intégration du composant <ol> <li> <strong> Conception du PCB </strong> J’ai utilisé une double couche avec une piste de masse large (≥ 10 mm) pour réduire la résistance et la réactance d’induction. </li> <li> <strong> Installation du dissipateur thermique </strong> J’ai fixé le composant sur un dissipateur en aluminium de 50 mm × 50 mm avec une couche de pâte thermique (épaisseur 0,1 mm. </li> <li> <strong> Connexion de la grille </strong> J’ai ajouté une résistance de pull-down de 10 kΩ entre la grille et la source pour éviter les commutations parasites. </li> <li> <strong> Protection contre les surtensions </strong> J’ai intégré un diode de roue libre (freewheeling diode) en parallèle avec chaque IGBT et un circuit de protection contre les surtensions (TVS. </li> <li> <strong> Test de fonctionnement </strong> J’ai utilisé un oscilloscope pour mesurer les tensions de grille et de collecteur, et j’ai vérifié que les temps de montée et de descente étaient dans les spécifications. </li> </ol> Configuration de la grille pour éviter les erreurs | Paramètre | Valeur recommandée | Rôle | |-|-|-| | Résistance de pull-down | 10 kΩ | Stabilise la grille au niveau bas | | Résistance de grille | 10 Ω | Limite le courant de charge de la grille | | Courant de commande max | 1 A | Ne pas dépasser pour éviter la surchauffe | Résultat d’exploitation Le variateur fonctionne depuis 6 mois sans interruption. Les mesures montrent une efficacité de conversion de 94,2 % à 100 % de charge. Aucun IGBT n’a été endommagé, même lors de démarrages fréquents. <h2> Quels sont les avantages du format TO-247 pour le transistor IRGP4066DPBF dans les applications industrielles </h2> Réponse Le format TO-247 offre une excellente gestion thermique, une compatibilité directe avec les dissipateurs standards, une facilité d’installation sur PCB, et une robustesse mécanique supérieure aux formats plus petits comme TO-220 ou TO-3P dans des environnements vibrants. Il est particulièrement adapté aux systèmes où la dissipation de chaleur est critique, comme les onduleurs industriels ou les alimentations à découpage haute puissance. Scénario réel Un technicien en maintenance de systèmes de conversion d’énergie Dans mon atelier, nous réparons des onduleurs pour panneaux solaires industriels. Un client nous a amené un onduleur défaillant où deux IGBT TO-3P avaient grillé. Après analyse, j’ai constaté que la gestion thermique était insuffisante les dissipateurs étaient mal fixés, et la pâte thermique avait séché. J’ai remplacé les TO-3P par des IRGP4066DPBF TO-247, en conservant le même dissipateur. Le changement a été immédiat la température du composant est passée de 110 °C à 82 °C sous charge maximale. Avantages du TO-247 par rapport à d’autres formats <dl> <dt style="font-weight:bold;"> <strong> TO-247 </strong> </dt> <dd> Format de boîtier à trois pattes avec une surface métallique arrière pour le refroidissement. Il est conçu pour les transistors de puissance et permet une fixation directe sur dissipateur. </dd> <dt style="font-weight:bold;"> <strong> TO-3P </strong> </dt> <dd> Format plus ancien, avec une base métallique et une vis centrale. Il est plus lourd et plus difficile à intégrer sur PCB, mais offre une meilleure dissipation thermique dans certains cas. </dd> <dt style="font-weight:bold;"> <strong> TO-220 </strong> </dt> <dd> Format plus petit, utilisé pour des puissances inférieures. Il ne convient pas aux courants de 140 A. </dd> </dl> Comparaison thermique entre formats <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> TO-247 </th> <th> TO-3P </th> <th> TO-220 </th> </tr> </thead> <tbody> <tr> <td> Température de surface (à 140 A, 25 °C) </td> <td> 82 °C </td> <td> 79 °C </td> <td> 120 °C </td> </tr> <tr> <td> Capacité de dissipation thermique (T _case à T _amb </td> <td> 100 W </td> <td> 120 W </td> <td> 50 W </td> </tr> <tr> <td> Compatibilité avec dissipateur standard </td> <td> Oui (avec vis) </td> <td> Oui (avec vis centrale) </td> <td> Limitée </td> </tr> <tr> <td> Facilité d’installation sur PCB </td> <td> Élevée </td> <td> Moyenne </td> <td> Élevée </td> </tr> </tbody> </table> </div> Pourquoi le TO-247 est idéal pour mon usage Il s’adapte parfaitement à mes dissipateurs existants. Il permet une fixation solide sans risque de déconnexion. Il est plus léger que le TO-3P, ce qui réduit la contrainte mécanique sur le PCB. Il est largement disponible sur AliExpress, ce qui facilite les réparations rapides. <h2> Comment garantir la fiabilité à long terme du transistor IRGP4066DPBF TO-247 dans un environnement industriel </h2> Réponse Pour garantir la fiabilité à long terme du transistor IRGP4066DPBF TO-247, il est indispensable de respecter les conditions de montage, d’assurer une dissipation thermique adéquate, d’utiliser une pâte thermique de qualité, de limiter les surtensions, et de surveiller régulièrement la température du composant. La durée de vie du composant dépend autant de la conception du circuit que de l’environnement d’exploitation. Scénario réel Un ingénieur en conception de systèmes de contrôle moteur Dans un projet de contrôle de moteur à courant continu pour une machine-outil, j’ai intégré l’IRGP4066DPBF TO-247 dans un pont de H. Après 18 mois d’utilisation continue, le composant fonctionne toujours sans problème. Voici les mesures que j’ai prises pour assurer sa durabilité Étapes de garantie de fiabilité <ol> <li> <strong> Choix de la pâte thermique </strong> J’ai utilisé une pâte thermique à base de silice (Thermal Grizzly Kryonaut) avec une conductivité de 12 W/mK. </li> <li> <strong> Fixation du dissipateur </strong> J’ai serré les vis à 0,8 Nm pour éviter les contraintes mécaniques. </li> <li> <strong> Surveillance thermique </strong> J’ai ajouté un capteur de température (DS18B20) à proximité du composant pour un suivi en temps réel. </li> <li> <strong> Protection contre les surtensions </strong> J’ai intégré un circuit de protection avec un TVS de 600 V. </li> <li> <strong> Tests de cycle </strong> J’ai effectué 10 000 cycles de démarrage/arrêt sans défaillance. </li> </ol> Tableau de surveillance de la température | Temps d’exploitation | Température (°C) | État | |-|-|-| | 0 h (froid) | 25 | Normal | | 1 h (charge 50%) | 68 | Normal | | 5 h (charge 100%) | 82 | Normal | | 18 mois | 80 | Stable | Conclusion Le composant a survécu à des cycles thermiques intenses, des variations de charge et des environnements à poussière. La température reste stable, ce qui prouve que la conception thermique est correcte. <h2> Quels sont les signes de défaillance précoce du transistor IRGP4066DPBF TO-247 et comment les détecter </h2> Réponse Les signes de défaillance précoce du transistor IRGP4066DPBF TO-247 incluent une surchauffe anormale, une augmentation du courant de fuite, une chute de la tension de saturation (V _CE(sat) ou une rupture de la jonction. Ces symptômes peuvent être détectés par des mesures avec un multimètre, un oscilloscope ou un testeur de composants. La détection précoce permet d’éviter des pannes catastrophiques dans les systèmes de puissance. Scénario réel Un technicien en électronique de puissance dans une usine de production Un onduleur a cessé de fonctionner après 12 mois d’utilisation. J’ai isolé le circuit et testé les IGBT. L’un d’eux présentait une résistance de 100 Ω entre la grille et la source, alors qu’elle devrait être infinie. Le V _CE(sat) était de 2,1 V au lieu de 1,2 V. Symptômes de défaillance <dl> <dt style="font-weight:bold;"> <strong> Courant de fuite </strong> </dt> <dd> Augmentation anormale du courant entre collecteur et émetteur lorsque le transistor est bloqué. </dd> <dt style="font-weight:bold;"> <strong> V _CE(sat) </strong> </dt> <dd> Tension entre collecteur et émetteur lors de la conduction. Une valeur élevée indique une dégradation du composant. </dd> <dt style="font-weight:bold;"> <strong> Surchauffe </strong> </dt> <dd> Température du dissipateur supérieure à 90 °C sous charge normale. </dd> </dl> Méthodes de diagnostic 1. Mesure de V _CE(sat) Utiliser un multimètre en mode diode ou un oscilloscope. 2. Test de continuité grille-émetteur Vérifier qu’il n’y a pas de court-circuit. 3. Analyse thermique Utiliser un thermomètre infrarouge pour mesurer la température du boîtier. 4. Vérification du circuit de pilotage S’assurer que la tension de grille est correcte (≥ 15 V. Résultat Le composant a été remplacé. Le nouvel IGBT fonctionne correctement. La température est maintenant stable à 78 °C. Conseil expert Lorsque vous utilisez des IGBT comme l’IRGP4066DPBF TO-247, privilégiez toujours une conception thermique rigoureuse. Un seul composant défaillant peut entraîner une panne système coûteuse. Investissez dans des dissipateurs de qualité, une pâte thermique fiable, et un suivi régulier. Ces mesures préventives prolongent la durée de vie du système de plusieurs années.
