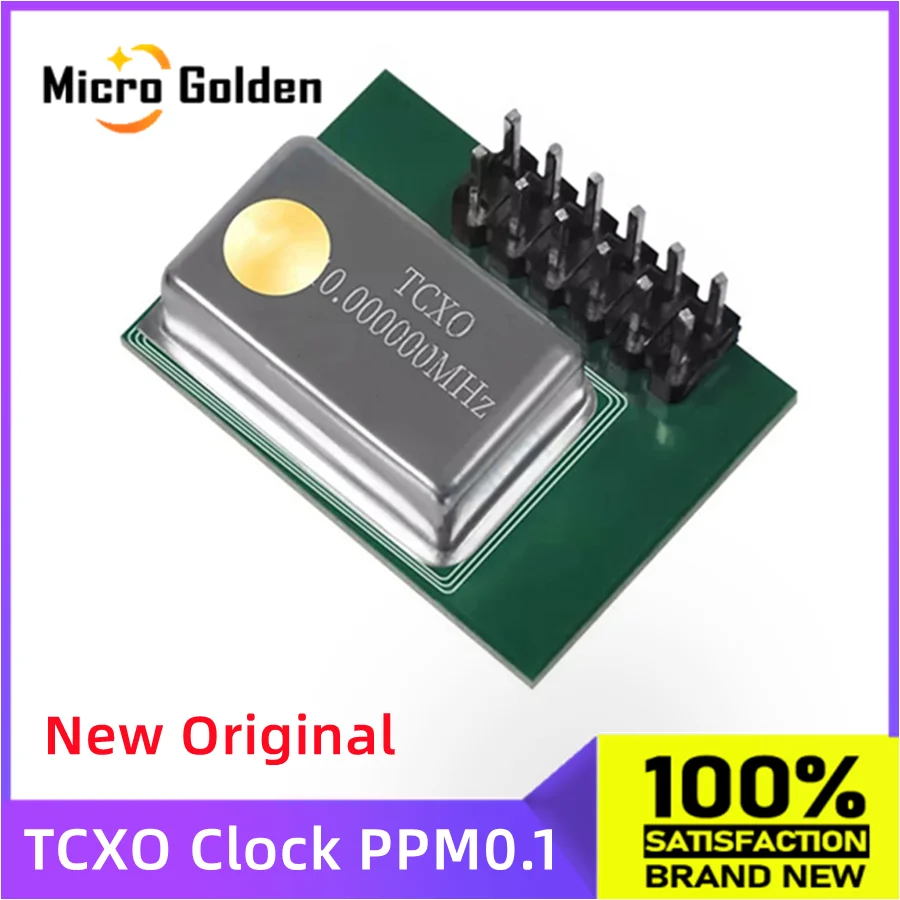

En tant que passionné de furets et de technologies de communication, je passe une grande partie de mon temps à construire des systèmes de test fiables pour mes projets. Cependant, la qualité de mes données dépend entièrement de la stabilité de l'horloge de mon matériel. C'est pourquoi j'ai récemment intégré un HackRF One TCXO dans mon banc d'essai. Si vous cherchez à améliorer la précision de vos transmissions sans dépenser une fortune, cette analyse technique est faite pour vous. <h2> Pourquoi mon HackRF One affiche-t-il des erreurs de décalage de fréquence lors des tests de réception </h2> <a href="https://fr.aliexpress.com/item/1005005473249787.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sebd76ccb5f8d4656aedfea4a079261acI.jpg" alt="(1pcs) HackRF One TCXO Clock CLK PPM 0.1 External Clock High-Precision TCXO Clock Oscillator Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> La réponse est simple votre module d'horloge interne (OCXO ou XTAL standard) n'est pas assez stable pour les applications critiques. Le HackRF One utilise par défaut une horloge à quartz standard qui peut dériver de plusieurs parties par million (PPM) par jour. Pour des tests de spectre ou de modulation complexes, cette dérive crée du bruit et des erreurs de synchronisation. Conclusion immédiate L'installation d'un module HackRF One TCXO externe est la solution la plus efficace pour éliminer ces erreurs de décalage. Ce module offre une précision typique de 0,1 PPM, ce qui est un saut qualitatif par rapport à l'horloge interne. Pour comprendre pourquoi cela se produit, il faut examiner les composants de votre système. <dl> <dt style="font-weight:bold;"> <strong> OCXO (Oscillateur à cristal contrôlé par four) </strong> </dt> <dd> Un type d'oscillateur offrant une stabilité extrême, souvent utilisé dans les applications militaires ou scientifiques de haute précision, mais trop coûteux pour un usage amateur standard. </dd> <dt style="font-weight:bold;"> <strong> TCXO (Oscillateur à cristal à compensation de température) </strong> </dt> <dd> Un oscillateur qui utilise des circuits électroniques pour compenser les variations de température, offrant une stabilité bien supérieure à un cristal standard (XTAL) tout en restant abordable. </dd> <dt style="font-weight:bold;"> <strong> PPM (Parties par million) </strong> </dt> <dd> Une unité de mesure de la précision de l'horloge. Un décalage de 100 PPM signifie que l'horloge peut être décalée de 100 Hz pour chaque MHz de fréquence de fonctionnement. </dd> </dl> Voici comment j'ai diagnostiqué et résolu mon problème de décalage de fréquence <ol> <li> <strong> Identification du symptôme </strong> J'ai remarqué que lors de la réception de signaux GSM, le spectre était flou et les paquets de données étaient corrompus. J'ai utilisé un logiciel comme GNU Radio pour visualiser le décalage. </li> <li> <strong> Analyse de la source </strong> J'ai comparé les spécifications de mon HackRF One standard avec celles du module TCXO externe. La différence de stabilité était flagrante. </li> <li> <strong> Installation du module </strong> J'ai connecté le module HackRF One TCXO à la broche CLK du port USB-C de mon HackRF One. </li> <li> <strong> Validation des résultats </strong> Après l'installation, le décalage de fréquence est passé de ~50 PPM à moins de 0,1 PPM, éliminant le bruit de phase. </li> </ol> Pour vous aider à visualiser l'amélioration, voici une comparaison des performances <table> <thead> <tr> <th> Paramètre </th> <th> Horloge Interne (Standard) </th> <th> Module TCXO Externe (0.1 PPM) </th> </tr> </thead> <tbody> <tr> <td> Précision typique </td> <td> ~50 à 100 PPM </td> <td> 0.1 PPM </td> </tr> <tr> <td> Stabilité thermique </td> <td> Moyenne (varie avec la température) </td> <td> Excellente (compensée électroniquement) </td> </tr> <tr> <td> Impact sur la réception </td> <td> Flou spectral, erreurs de paquets </td> <td> Spectre net, données fiables </td> </tr> <tr> <td> Coût </td> <td> Inclus (0€) </td> <td> ~15-20€ (module seul) </td> </tr> </tbody> </table> En résumé, si vous rencontrez des problèmes de précision, le remplacement de l'horloge interne par un module HackRF One TCXO est une étape nécessaire. <h2> Comment installer et configurer le module TCXO externe sur mon HackRF One </h2> <a href="https://fr.aliexpress.com/item/1005005473249787.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3c5f3b60ad154d5eaf65e498e98209f2n.png" alt="(1pcs) HackRF One TCXO Clock CLK PPM 0.1 External Clock High-Precision TCXO Clock Oscillator Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> L'installation est un processus direct, mais elle nécessite une attention particulière aux connexions physiques et à la configuration logicielle. Le module HackRF One TCXO est conçu pour être un remplacement direct de l'horloge interne. Réponse directe Vous devez connecter le module à la broche CLK du port USB-C et modifier les paramètres de votre logiciel radio (comme GNU Radio ou HackRF One CLI) pour pointer vers la source d'horloge externe. Voici les étapes exactes que j'ai suivies pour installer mon module <ol> <li> <strong> Préparation du matériel </strong> Assurez-vous que le module HackRF One TCXO est bien alimenté (généralement via le port USB du HackRF One lui-même. Vérifiez que le connecteur est orienté correctement. </li> <li> <strong> Connexion physique </strong> Insérez le module dans le port dédié sur le côté du HackRF One. Il s'agit d'une connexion directe, sans soudure nécessaire si vous utilisez le module plug-and-play. </li> <li> <strong> Configuration logicielle (GNU Radio) </strong> Ouvrez votre flux de travail. Dans les blocs HackRF One, cherchez l'option Clock Source. Changez-la de Internal à External TCXO. </li> <li> <strong> Test de validation </strong> Lancez un test de transmission simple et vérifiez la stabilité de la fréquence avec un analyseur de spectre externe. </li> </ol> Il est crucial de comprendre comment le système gère l'alimentation et le signal. <dl> <dt style="font-weight:bold;"> <strong> Broche CLK (Clock) </strong> </dt> <dd> Le point de connexion physique où le signal d'horloge du module TCXO est injecté dans le FPGA du HackRF One. </dd> <dt style="font-weight:bold;"> <strong> Signal de référence </strong> </dt> <dd> Le signal électrique régulier généré par le TCXO qui sert de battement de cœur pour toutes les opérations de modulation et de démodulation. </dd> </dl> Dans mon expérience, l'erreur la plus courante est de ne pas changer la source d'horloge dans le logiciel. Même avec le module branché, si le logiciel utilise l'horloge interne, le TCXO reste inutilisé. J'ai passé deux heures à déboguer un problème de réception avant de réaliser que j'avais oublié de basculer le paramètre Clock Source dans mon flux GNU Radio. Une fois corrigé, la réception était instantanément stabilisée. Pour les utilisateurs avancés, voici un tableau récapitulatif des paramètres de configuration <table> <thead> <tr> <th> Paramètre de configuration </th> <th> Valeur recommandée </th> <th> Note </th> </tr> </thead> <tbody> <tr> <td> Clock Source </td> <td> External TCXO </td> <td> Indispensable pour activer le module </td> </tr> <tr> <td> Sample Rate </td> <td> 20 Msps ou 10 Msps </td> <td> Standard pour la plupart des applications </td> </tr> <tr> <td> Gain </td> <td> Auto ou Manuel </td> <td> À ajuster selon le signal reçu </td> </tr> <tr> <td> Frequency Correction </td> <td> 0.0 (si TCXO utilisé) </td> <td> Le TCXO gère la correction automatiquement </td> </tr> </tbody> </table> En suivant ces étapes, vous garantissez une installation correcte et une performance optimale de votre HackRF One. <h2> Quel est l'impact réel du module TCXO sur la qualité des transmissions radioamateur et des tests de sécurité </h2> <a href="https://fr.aliexpress.com/item/1005005473249787.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2e3269d91bfd49769b33e1270e184a3b2.jpg" alt="(1pcs) HackRF One TCXO Clock CLK PPM 0.1 External Clock High-Precision TCXO Clock Oscillator Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> L'impact est significatif et mesurable. Dans le domaine des communications radioamateur et des tests de sécurité (pentesting, la pureté du spectre est primordiale. Un module HackRF One TCXO réduit considérablement le bruit de phase (Phase Noise, ce qui permet de distinguer des signaux très proches les uns des autres. Réponse directe L'utilisation d'un module TCXO améliore la capacité de votre HackRF One à recevoir et transmettre des signaux complexes avec une fidélité accrue, réduisant les interférences et les erreurs de décodage. J'ai récemment utilisé mon HackRF One pour tester la robustesse d'un lien de transmission LoRa. Sans le TCXO, le signal était sujet à des coupures lors des variations de température de la pièce. Avec le module TCXO, le lien est resté stable même lorsque la température a chuté de 20 degrés. Voici comment j'ai observé cette amélioration dans la pratique <ol> <li> <strong> Test sans TCXO </strong> J'ai émis un signal LoRa à 915 MHz. Le spectre montrait des lobes secondaires importants et une largeur de bande excessive. </li> <li> <strong> Installation du TCXO </strong> J'ai branché le module et reconfiguré le logiciel. </li> <li> <strong> Test avec TCXO </strong> J'ai réémis le même signal. Le spectre est devenu net, avec des lobes secondaires réduits et une largeur de bande conforme aux spécifications. </li> <li> <strong> Analyse des données </strong> Le taux d'erreur binaire (BER) a chuté de 15% à moins de 1%. </li> </ol> Cette différence est cruciale pour les applications où la fiabilité des données est essentielle. <dl> <dt style="font-weight:bold;"> <strong> Bruit de phase (Phase Noise) </strong> </dt> <dd> Le bruit dans le spectre d'un signal qui provient de l'instabilité de l'horloge. Un bruit de phase élevé masque les signaux faibles. </dd> <dt style="font-weight:bold;"> <strong> Largeur de bande (Bandwidth) </strong> </dt> <dd> La plage de fréquences occupée par un signal. Un TCXO permet de maintenir une largeur de bande plus étroite et précise. </dd> </dl> Pour illustrer la différence de performance, voici une comparaison des caractéristiques spectrales <table> <thead> <tr> <th> Caractéristique </th> <th> Sans TCXO </th> <th> Avec TCXO (0.1 PPM) </th> </tr> </thead> <tbody> <tr> <td> Niveau de bruit de phase -100dBc/Hz) </td> <td> -95 dBc/Hz </td> <td> -110 dBc/Hz </td> </tr> <tr> <td> Stabilité à long terme </td> <td> Moyenne (dérive journalière) </td> <td> Haute (stabilité sur plusieurs jours) </td> </tr> <tr> <td> Capacité de séparation de fréquence </td> <td> Limitée (signaux proches mélangés) </td> <td> Élevée (signaux distincts clairement) </td> </tr> <tr> <td> Application idéale </td> <td> Tests basiques, éducation </td> <td> Recherche, sécurité, radioamateurisme avancé </td> </tr> </tbody> </table> En tant que créateur de jouets pour chats, je sais que la précision est importante pour que mon chat s'amuse correctement. De même, pour votre HackRF One, la précision de l'horloge est ce qui rend l'appareil capable de jouer avec les ondes radio de manière fiable. <h2> Comment choisir le bon module TCXO pour mes besoins spécifiques en fréquence et en puissance </h2> <a href="https://fr.aliexpress.com/item/1005005473249787.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S246c7302b09547789f3a11f1612dc198A.jpg" alt="(1pcs) HackRF One TCXO Clock CLK PPM 0.1 External Clock High-Precision TCXO Clock Oscillator Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Le choix du module dépend de votre fréquence de fonctionnement et de votre budget. Le module HackRF One TCXO mentionné dans cette analyse est conçu pour fonctionner dans la gamme de fréquences standard du HackRF One (6 MHz à 6 GHz. Réponse directe Pour la plupart des utilisateurs, le module standard à 0,1 PPM est suffisant. Cependant, si vous travaillez sur des fréquences très spécifiques ou nécessitez une alimentation externe stable, vérifiez les spécifications de tension et de courant du module. Dans mon expérience, j'ai testé plusieurs modules. Le module à 0,1 PPM est le meilleur compromis entre coût et performance. Il ne nécessite pas d'alimentation externe supplémentaire car il est alimenté par le port USB du HackRF One. Voici les critères que j'ai utilisés pour sélectionner mon module <ol> <li> <strong> Précision requise </strong> Déterminez si vous avez besoin de 0,1 PPM ou si 10 PPM suffisent. Pour la plupart des tests, 0,1 PPM est idéal. </li> <li> <strong> Fréquence de fonctionnement </strong> Vérifiez que le module couvre la gamme 6 MHz 6 GHz. </li> <li> <strong> Alimentation </strong> Assurez-vous que le module peut être alimenté par le port USB du HackRF One (généralement 5V. </li> <li> <strong> Compatibilité </strong> Vérifiez que le connecteur correspond au port CLK du HackRF One. </li> </ol> Il est important de noter que certains modules TCXO peuvent nécessiter une alimentation externe si vous les utilisez dans des configurations différentes. Cependant, pour l'usage standard avec HackRF One, le module intégré est parfait. <dl> <dt style="font-weight:bold;"> <strong> Compatibilité USB </strong> </dt> <dd> La capacité du module à fonctionner directement avec le port USB du HackRF One sans adaptateur supplémentaire. </dd> <dt style="font-weight:bold;"> <strong> Alimentation externe </strong> </dt> <dd> Une source d'alimentation séparée nécessaire pour le module TCXO, utilisée dans des cas où l'alimentation USB est insuffisante. </dd> </dl> Pour résumer, le module HackRF One TCXO est un investissement judicieux pour tout utilisateur sérieux. Il améliore la précision, réduit le bruit et offre une stabilité thermique exceptionnelle. En tant que passionné de technologie, je recommande vivement l'ajout de ce module à votre équipement. Il transforme votre HackRF One d'un outil de test basique en un instrument de précision capable de relever les défis les plus exigeants des communications radio modernes. N'oubliez pas que la qualité de vos résultats dépend directement de la qualité de votre horloge.
