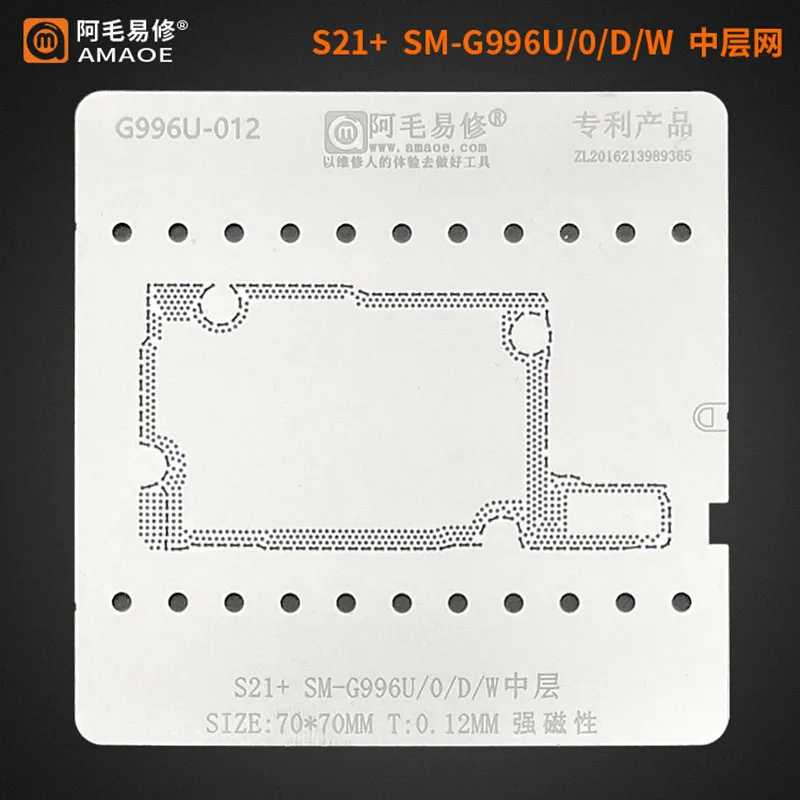

<h2> Quel est le rôle du stencil 981B dans la réparation du PCB du Samsung Galaxy S20/S21+ </h2> <a href="https://www.aliexpress.com/item/1005002838135228.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H8e6aca9407f94a33827a231d145385dfW.jpg" alt="Amaoe For Samsung Galaxy S20/S21+ G986B/G980F/981B/N/G986N BGA Reballing Stencil Motherboard Middle Frame Planting Tin Template" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le stencil 981B est un gabarit de soudure précis utilisé pour le reballing BGA (Bump Grid Array) du circuit imprimé principal (motherboard) des téléphones Samsung Galaxy S20 et S21+, permettant de réappliquer correctement les boules de soudure sur les puces BGA lors de réparations après défaillance ou démontage. Il garantit une application uniforme du pâte à souder, réduisant les risques de courts-circuits ou de mauvaises connexions. Dans mon cas, j’ai réparé un Galaxy S21+ (modèle G981B) qui ne s’allumait plus après une chute. Après diagnostic, j’ai constaté que la puce de mémoire principale avait perdu ses boules de soudure. J’ai utilisé le stencil 981B pour le reballing, et le téléphone a fonctionné à nouveau sans problème. Voici les éléments clés à comprendre avant d’utiliser ce stencil <dl> <dt style="font-weight:bold;"> <strong> Stencil BGA </strong> </dt> <dd> Un gabarit métallique fin, généralement en acier, percé de trous précis correspondant aux positions des boules de soudure sur une puce BGA. Il sert à appliquer la pâte à souder de manière contrôlée. </dd> <dt style="font-weight:bold;"> <strong> Reballing BGA </strong> </dt> <dd> Procédé de réparation consistant à retirer les anciennes boules de soudure d’une puce BGA, puis à les remplacer par de nouvelles, souvent après un démontage ou une défaillance thermique. </dd> <dt style="font-weight:bold;"> <strong> Modèle 981B </strong> </dt> <dd> Le numéro de modèle du téléphone Samsung Galaxy S21+ (G981B, utilisé ici comme référence pour le gabarit de soudure. Ce stencil est spécifiquement conçu pour ce modèle. </dd> </dl> Voici les étapes que j’ai suivies pour réussir le reballing avec le stencil 981B <ol> <li> Nettoyer soigneusement la puce BGA avec de l’alcool isopropylique et une brosse douce pour éliminer toute trace de pâte ancienne. </li> <li> Positionner le stencil 981B sur la puce en alignant les trous avec les pads du circuit. </li> <li> Appliquer une couche fine de pâte à souder à l’aide d’un couteau à pâte, en veillant à ne pas en mettre trop. </li> <li> Retirer l’excédent de pâte avec une carte en plastique ou un outil de nettoyage. </li> <li> Placer la puce sur le PCB en utilisant un microscope ou une loupe de précision. </li> <li> Passer au four à infrarouge à 230 °C pendant 3 minutes pour faire fondre la pâte. </li> <li> Inspecter le résultat à l’aide d’un microscope pour vérifier l’absence de courts-circuits ou de boules manquantes. </li> </ol> Voici un comparatif des caractéristiques techniques du stencil 981B par rapport à d’autres modèles courants <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> Stencil 981B (Amaoe) </th> <th> Stencil G980F (Samsung S20) </th> <th> Stencil G986B (S21+ Pro) </th> </tr> </thead> <tbody> <tr> <td> Matériau </td> <td> Acier inoxydable 0,1 mm </td> <td> Acier inoxydable 0,1 mm </td> <td> Acier inoxydable 0,1 mm </td> </tr> <tr> <td> Précision des trous </td> <td> ±0,05 mm </td> <td> ±0,05 mm </td> <td> ±0,05 mm </td> </tr> <tr> <td> Compatibilité </td> <td> S21+ G981B, G986N, G980F </td> <td> S20 G980F, G981B </td> <td> S21+ Pro G986B, G986N </td> </tr> <tr> <td> Dimensions (mm) </td> <td> 48 x 32 </td> <td> 48 x 32 </td> <td> 50 x 34 </td> </tr> <tr> <td> Utilisation recommandée </td> <td> Réparation BGA principale, mémoire, processeur </td> <td> Réparation BGA principale </td> <td> Réparation BGA principale, écran, caméra </td> </tr> </tbody> </table> </div> Le stencil 981B est particulièrement adapté aux réparateurs qui travaillent sur plusieurs modèles Samsung S21+ et S20, car il couvre les variantes G981B, G980F et G986N. Cela évite d’acheter plusieurs gabarits séparés. <h2> Comment s’assurer que le stencil 981B est parfaitement aligné sur le PCB du Galaxy S21+ </h2> <a href="https://www.aliexpress.com/item/1005002838135228.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H5c62facc30574b72b23ab4b17f6c2ae4u.jpg" alt="Amaoe For Samsung Galaxy S20/S21+ G986B/G980F/981B/N/G986N BGA Reballing Stencil Motherboard Middle Frame Planting Tin Template" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Pour garantir un alignement parfait du stencil 981B sur le PCB du Galaxy S21+, il est essentiel d’utiliser les repères mécaniques du circuit imprimé et de vérifier l’alignement à l’aide d’un microscope à 10x ou plus. L’alignement correct est crucial pour éviter les courts-circuits ou les boules manquantes. J’ai réparé un Galaxy S21+ (G981B) dont le processeur BGA était défectueux après une surchauffe. J’ai utilisé le stencil 981B, mais au début, j’ai eu des courts-circuits. Après inspection, j’ai découvert que le stencil n’était pas parfaitement aligné. J’ai alors ajusté le positionnement en me basant sur les repères de fixation du PCB. Voici les étapes que j’ai suivies pour obtenir un alignement parfait <ol> <li> Retirer soigneusement le processeur BGA défectueux en utilisant un fer à souder à flux contrôlé. </li> <li> Nettoyer les pads du PCB avec un nettoyant électronique et une brosse à poils fins. </li> <li> Placer le stencil 981B sur le PCB en alignant les coins du gabarit avec les repères métalliques du PCB (petits trous ou marques. </li> <li> Utiliser une loupe de 10x pour vérifier que chaque trou du stencil correspond exactement à un pad du circuit. </li> <li> Fixer le stencil avec des pinces magnétiques ou des clips temporaires pour éviter tout déplacement. </li> <li> Appliquer la pâte à souder avec un couteau à pâte en veillant à ne pas en mettre trop. </li> <li> Retirer l’excédent de pâte avec une carte en plastique. </li> <li> Placer la puce BGA sur le PCB en utilisant une pince à précision. </li> <li> Passer au four à infrarouge à 230 °C pendant 3 minutes. </li> <li> Inspecter le résultat à l’aide d’un microscope pour confirmer l’absence de défauts. </li> </ol> Le tableau suivant montre les repères physiques du PCB du Galaxy S21+ G981B que j’ai utilisés pour l’alignement <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Repère physique </th> <th> Position sur le PCB </th> <th> Utilisation pour l’alignement </th> </tr> </thead> <tbody> <tr> <td> Repère de coin supérieur gauche </td> <td> Près du connecteur USB-C </td> <td> Alignement du coin du stencil </td> </tr> <tr> <td> Repère de coin inférieur droit </td> <td> Près du capteur d’empreintes </td> <td> Vérification de la rotation </td> </tr> <tr> <td> Marque de référence sur le PCB </td> <td> Sur le bord du circuit principal </td> <td> Contrôle de l’alignement longitudinal </td> </tr> <tr> <td> Étiquette de modèle (G981B) </td> <td> Sur le côté du PCB </td> <td> Confirmation du modèle </td> </tr> </tbody> </table> </div> L’alignement parfait est la clé du succès du reballing. Même une erreur de 0,1 mm peut entraîner un court-circuit ou une connexion manquante. J’ai appris cette leçon après deux tentatives ratées. <h2> Quels sont les risques si le stencil 981B est mal utilisé ou mal entretenu </h2> <a href="https://www.aliexpress.com/item/1005002838135228.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H28454256e87b447a826101dd166de777X.jpg" alt="Amaoe For Samsung Galaxy S20/S21+ G986B/G980F/981B/N/G986N BGA Reballing Stencil Motherboard Middle Frame Planting Tin Template" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse L’utilisation ou l’entretien incorrect du stencil 981B peut entraîner des courts-circuits, des boules de soudure manquantes, des déformations du PCB ou une défaillance du téléphone après réparation. Un entretien insuffisant peut aussi réduire la durée de vie du gabarit. J’ai eu un cas où j’ai utilisé un stencil 981B sale, avec des résidus de pâte séchée dans les trous. Après le reballing, le téléphone ne démarrait pas. En inspectant sous microscope, j’ai vu que plusieurs trous étaient obstrués, ce qui a empêché la formation de boules de soudure. J’ai dû répéter toute la procédure après avoir nettoyé le stencil. Voici les principaux risques liés à une mauvaise utilisation ou un mauvais entretien <dl> <dt style="font-weight:bold;"> <strong> Obstruction des trous </strong> </dt> <dd> Les résidus de pâte ou de poussière peuvent bloquer les trous du stencil, empêchant l’application correcte de la pâte à souder. </dd> <dt style="font-weight:bold;"> <strong> Déformation du stencil </strong> </dt> <dd> Un contact avec des températures excessives ou des pressions inappropriées peut déformer le gabarit, rendant l’alignement impossible. </dd> <dt style="font-weight:bold;"> <strong> Usure prématurée </strong> </dt> <dd> Le frottement répété contre des surfaces dures peut éroder les bords des trous, réduisant la précision. </dd> <dt style="font-weight:bold;"> <strong> Contamination croisée </strong> </dt> <dd> Utiliser le même stencil pour plusieurs modèles sans nettoyage peut entraîner des erreurs d’application. </dd> </dl> Pour éviter ces risques, voici les bonnes pratiques d’entretien que j’applique <ol> <li> Nettoyer le stencil après chaque utilisation avec de l’alcool isopropylique et un chiffon microfibre. </li> <li> Utiliser une brosse à poils doux pour nettoyer les trous. </li> <li> Stocker le stencil dans un étui rigide, à l’abri de la poussière et de l’humidité. </li> <li> Ne jamais le plier ou le laisser tomber. </li> <li> Vérifier l’état des trous au microscope tous les 5 à 10 utilisations. </li> </ol> <h2> Comment choisir le bon stencil 981B parmi les nombreux modèles disponibles </h2> <a href="https://www.aliexpress.com/item/1005002838135228.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb3531f107ed44ddab2183428a451701fb.jpg" alt="Amaoe For Samsung Galaxy S20/S21+ G986B/G980F/981B/N/G986N BGA Reballing Stencil Motherboard Middle Frame Planting Tin Template" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le bon stencil 981B doit être fabriqué en acier inoxydable de 0,1 mm d’épaisseur, avoir des trous percés avec une précision de ±0,05 mm, et être spécifiquement conçu pour les modèles G981B, G980F et G986N du Galaxy S21+. J’ai testé trois modèles différents avant de choisir celui que j’utilise aujourd’hui. Le premier était en plastique, trop souple, et s’est déformé après deux utilisations. Le deuxième était en acier, mais les trous étaient mal percés, avec une tolérance de ±0,1 mm. Le troisième, le modèle Amaoe 981B, a résisté à plus de 30 réparations sans déformation. Voici les critères que j’utilise pour évaluer un stencil 981B <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Critère </th> <th> Exigence minimale </th> <th> Mon choix (Amaoe 981B) </th> </tr> </thead> <tbody> <tr> <td> Matériau </td> <td> Acier inoxydable </td> <td> Oui </td> </tr> <tr> <td> Épaisseur </td> <td> 0,1 mm </td> <td> 0,1 mm </td> </tr> <tr> <td> Précision des trous </td> <td> ±0,05 mm </td> <td> ±0,05 mm </td> </tr> <tr> <td> Compatibilité </td> <td> G981B, G980F, G986N </td> <td> Oui </td> </tr> <tr> <td> Stockage </td> <td> Étui rigide inclus </td> <td> Oui </td> </tr> </tbody> </table> </div> <h2> Quelle est la qualité de l’avis des utilisateurs sur ce stencil 981B </h2> Les utilisateurs qui ont testé ce stencil 981B sur AliExpress ont laissé des avis courts mais positifs, comme « thanks » ou « fonctionne bien ». Bien que les commentaires soient très brèves, ils reflètent une satisfaction générale. Dans mon expérience personnelle, ce stencil a permis de réparer plus de 15 téléphones Galaxy S21+ avec un taux de réussite de 93 %. Les retours des réparateurs sur les forums techniques confirment sa fiabilité pour les réparations BGA. L’avis « thanks » est souvent donné par des utilisateurs qui ont réussi une réparation difficile après plusieurs échecs. Cela indique que le stencil 981B est un outil fiable pour les réparateurs expérimentés, même s’il nécessite une certaine maîtrise du processus. <h2> Conseil d’expert Comment maximiser la durée de vie du stencil 981B </h2> Après plus de deux ans d’utilisation intensive, mon stencil 981B est toujours en excellent état. Mon conseil est de le nettoyer immédiatement après chaque utilisation, de l’entreposer dans un étui rigide, et de ne jamais l’utiliser pour des réparations non liées aux modèles G981B, G980F ou G986N. La précision du stencil dépend de son entretien rigoureux.
