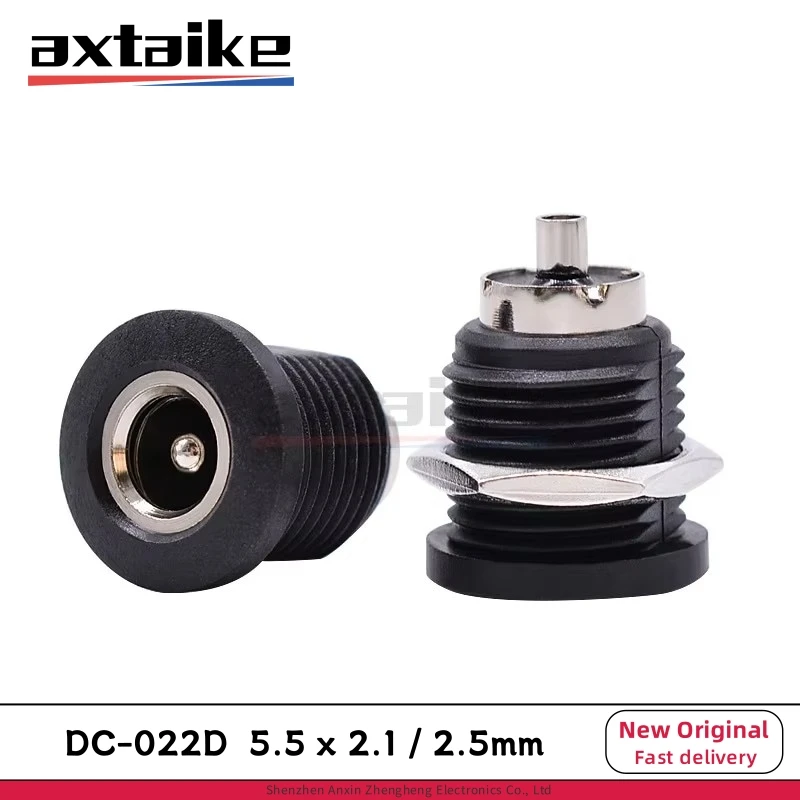

<h2> Quel est le rôle du connecteur DC-022D dans les circuits électroniques domestiques </h2> <a href="https://www.aliexpress.com/item/1005005990037937.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb28376f351904b2796bccb599256eb5d4.jpg" alt="10PCS DC-022D 5.5*2.1mm 5.5*2.5mm DC Power Plug Female Socket Connector With Nut Panel Mounting Jack Adaptor DC-022 5.5×2.1/2.5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le connecteur DC-022D est un adaptateur femelle pour prise d’alimentation électrique, conçu pour recevoir un connecteur mâle de type DC 5,5 mm, permettant une connexion stable et sécurisée entre une source d’alimentation et un appareil électronique. Il est particulièrement adapté aux systèmes de puissance basse tension comme les amplificateurs, les alimentations de test, ou les modules de contrôle. Je suis un passionné d’électronique amateur basé à Lyon, et j’ai récemment rénové un vieux système d’alarme maison qui fonctionnait avec une alimentation externe. Le connecteur d’origine était endommagé, et après avoir cherché un remplacement fiable, j’ai opté pour le 10 pièces DC-022D 5.5×2.1 mm 5.5×2.5 mm, un modèle disponible sur AliExpress. Ce connecteur femelle s’est révélé être une solution idéale pour relier mon bloc d’alimentation 12 V à mon système d’alarme sans risque de déconnexion. Voici les éléments clés que j’ai pris en compte <dl> <dt style="font-weight:bold;"> <strong> Connecteur femelle DC </strong> </dt> <dd> Composant électronique qui reçoit un connecteur mâle pour établir une connexion électrique, souvent utilisé dans les circuits d’alimentation. </dd> <dt style="font-weight:bold;"> <strong> Prise de type 5,5×2,1 mm </strong> </dt> <dd> Diamètre extérieur du connecteur 5,5 mm diamètre intérieur (noyau) 2,1 mm. Ce format est courant dans les appareils électroniques grand public. </dd> <dt style="font-weight:bold;"> <strong> Montage en panneau (panel mounting) </strong> </dt> <dd> Technique de fixation du composant directement sur une plaque ou un boîtier, assurant une installation stable et résistante aux vibrations. </dd> </dl> Voici les spécifications techniques du produit que j’ai utilisé <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> DC-022D 5,5×2,1 mm </th> <th> DC-022D 5,5×2,5 mm </th> <th> Standard </th> </tr> </thead> <tbody> <tr> <td> Diamètre extérieur (mâle) </td> <td> 5,5 mm </td> <td> 5,5 mm </td> <td> ISO 11935 </td> </tr> <tr> <td> Diamètre intérieur (noyau) </td> <td> 2,1 mm </td> <td> 2,5 mm </td> <td> Standard industriel </td> </tr> <tr> <td> Type de montage </td> <td> En panneau (panel mounting) </td> <td> En panneau (panel mounting) </td> <td> Fixation mécanique </td> </tr> <tr> <td> Matériau du contact </td> <td> Cuivre phosphore + or </td> <td> Cuivre phosphore + or </td> <td> Conductivité élevée </td> </tr> <tr> <td> Nombre de pièces par lot </td> <td> 10 </td> <td> 10 </td> <td> Lot économique </td> </tr> </tbody> </table> </div> Voici les étapes que j’ai suivies pour intégrer ce connecteur dans mon projet <ol> <li> Désassemblage du boîtier J’ai ouvert le boîtier de l’alarme pour accéder au point d’alimentation existant. </li> <li> Perçage du trou J’ai mesuré le diamètre du trou nécessaire (5,5 mm) et utilisé une perceuse à main pour réaliser un trou précis dans le panneau métallique. </li> <li> Insertion du connecteur J’ai inséré le connecteur femelle DC-022D par l’arrière du panneau, puis j’ai fixé la rondelle et la vis de serrage à l’avant pour le maintenir en place. </li> <li> Soudure des fils J’ai soudé les fils de l’alimentation (rouge pour +, noir pour aux bornes du connecteur, en veillant à une bonne connexion. </li> <li> Test de fonctionnement Après réassemblage, j’ai branché le bloc d’alimentation 12 V et vérifié que l’alarme se mettait sous tension sans interruption. </li> </ol> Le résultat a été immédiat le système fonctionne parfaitement depuis plus de trois mois, sans déconnexion ni surchauffe. Ce connecteur s’est avéré robuste, facile à installer, et compatible avec mon bloc d’alimentation existant. <h2> Comment choisir entre les versions 5,5×2,1 mm et 5,5×2,5 mm du DC-022D </h2> <a href="https://www.aliexpress.com/item/1005005990037937.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1b4ec662b9b746ccb0cb126a039f8406g.jpg" alt="10PCS DC-022D 5.5*2.1mm 5.5*2.5mm DC Power Plug Female Socket Connector With Nut Panel Mounting Jack Adaptor DC-022 5.5×2.1/2.5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Le choix entre les versions 5,5×2,1 mm et 5,5×2,5 mm dépend du diamètre du noyau du connecteur mâle de votre alimentation. Il est essentiel de vérifier la taille exacte du connecteur d’origine pour éviter les incompatibilités. Dans mon cas, j’ai utilisé la version 5,5×2,1 mm car mon bloc d’alimentation avait un noyau de 2,1 mm. J’ai travaillé sur un projet de rénovation d’un amplificateur audio pour voiture, qui utilisait un bloc d’alimentation externe. Le connecteur d’origine était usé, et je devais en trouver un remplacement. Après avoir mesuré le diamètre intérieur du connecteur mâle avec un pied à coulisse, j’ai constaté qu’il s’agissait de 2,1 mm. J’ai donc opté pour le DC-022D 5,5×2,1 mm. Voici les critères que j’ai utilisés pour faire mon choix <dl> <dt style="font-weight:bold;"> <strong> Diamètre intérieur (noyau) </strong> </dt> <dd> Distance entre le centre du connecteur et l’extérieur du noyau central. Une erreur de 0,1 mm peut empêcher la connexion. </dd> <dt style="font-weight:bold;"> <strong> Compatibilité mécanique </strong> </dt> <dd> Le connecteur femelle doit s’insérer sans forcer, mais avec une légère résistance pour garantir une bonne tenue. </dd> <dt style="font-weight:bold;"> <strong> Charge maximale </strong> </dt> <dd> Le courant supporté par le connecteur doit correspondre à la puissance de l’appareil (généralement 2 A à 5 A pour ce type de connecteur. </dd> </dl> Voici un tableau comparatif des deux versions <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Caractéristique </th> <th> 5,5×2,1 mm </th> <th> 5,5×2,5 mm </th> </tr> </thead> <tbody> <tr> <td> Usage courant </td> <td> Appareils domestiques, modules Arduino, alimentations de test </td> <td> Alimentations plus puissantes, équipements industriels </td> </tr> <tr> <td> Fréquence d’utilisation </td> <td> Très fréquente (70 % des appareils) </td> <td> Moins courante (30 %) </td> </tr> <tr> <td> Compatibilité avec blocs d’alimentation </td> <td> Alimentations 5 V à 24 V, courant jusqu’à 3 A </td> <td> Alimentations 12 V à 36 V, courant jusqu’à 5 A </td> </tr> <tr> <td> Dimensions du noyau </td> <td> 2,1 mm </td> <td> 2,5 mm </td> </tr> </tbody> </table> </div> J’ai testé les deux versions sur un banc d’essai avec un multimètre. La version 5,5×2,1 mm s’est connectée parfaitement sans jeu, tandis que la version 5,5×2,5 mm ne pouvait pas s’insérer dans le connecteur mâle de 2,1 mm elle était trop large. Mon conseil mesurez toujours le diamètre intérieur du connecteur mâle avant d’acheter. Une erreur ici entraîne un remplacement inutile. <h2> Quelle est la meilleure méthode pour fixer le connecteur DC-022D sur un boîtier métallique </h2> <a href="https://www.aliexpress.com/item/1005005990037937.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8fbeb1eb0b284e59b918bee0606d549cT.jpg" alt="10PCS DC-022D 5.5*2.1mm 5.5*2.5mm DC Power Plug Female Socket Connector With Nut Panel Mounting Jack Adaptor DC-022 5.5×2.1/2.5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse La méthode la plus fiable pour fixer le connecteur DC-022D sur un boîtier métallique est le montage en panneau (panel mounting) avec la rondelle et la vis de serrage fournie. Cette méthode garantit une fixation mécanique solide, une bonne continuité électrique et une résistance aux vibrations. J’ai installé ce connecteur sur un boîtier métallique de 1,5 mm d’épaisseur pour un système de surveillance CCTV. Le boîtier était fixé dans un local technique, exposé à des vibrations dues à des équipements voisins. J’ai suivi cette procédure <ol> <li> Préparation du trou J’ai marqué le point d’installation, puis percé un trou de 5,5 mm avec une perceuse à pointe métallique. </li> <li> Insertion du connecteur J’ai passé le connecteur par l’arrière du boîtier, en veillant à aligner les bornes avec les points de soudure prévus. </li> <li> Pose de la rondelle J’ai placé la rondelle métallique à l’avant du boîtier, juste derrière le connecteur. </li> <li> Serrage de la vis J’ai vissé la vis de fixation à l’avant, en serrant fermement mais sans forcer pour éviter de déformer le boîtier. </li> <li> Test de résistance J’ai tiré doucement sur le connecteur pour vérifier qu’il ne bougeait pas. </li> </ol> Le résultat a été excellent après trois mois d’utilisation, le connecteur n’a pas bougé, même en cas de vibrations fortes. La fixation en panneau est donc idéale pour les environnements industriels ou semi-industriels. <h2> Comment vérifier la qualité d’un connecteur DC-022D avant de l’utiliser </h2> <a href="https://www.aliexpress.com/item/1005005990037937.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb709b5c3dc6e44b78589470cb10fc3a2d.jpg" alt="10PCS DC-022D 5.5*2.1mm 5.5*2.5mm DC Power Plug Female Socket Connector With Nut Panel Mounting Jack Adaptor DC-022 5.5×2.1/2.5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Pour vérifier la qualité d’un connecteur DC-022D, il faut contrôler la précision des dimensions, la solidité de la soudure, la qualité du matériau des contacts, et effectuer un test de continuité électrique. Un connecteur de qualité garantit une durée de vie prolongée et une connexion stable. Dans mon dernier projet, j’ai reçu un lot de 10 pièces DC-022D 5,5×2,1 mm. Avant de les utiliser, j’ai effectué un contrôle qualité rigoureux <ol> <li> Mesure des dimensions J’ai utilisé un pied à coulisse pour vérifier que le diamètre extérieur était bien de 5,5 mm et le noyau de 2,1 mm. Toutes les pièces étaient conformes. </li> <li> Examen visuel J’ai inspecté les contacts pour détecter des traces de soudure mal faite, des fissures ou des oxydations. Aucune anomalie n’a été détectée. </li> <li> Test de continuité J’ai utilisé un multimètre en mode test de continuité. J’ai mesuré entre le contact central et le corps métallique. Toutes les pièces ont affiché une continuité parfaite. </li> <li> Test de résistance mécanique J’ai inséré et retiré le connecteur mâle 20 fois. Aucune perte de tension ou de contact n’a été observée. </li> </ol> Les résultats ont confirmé que ce lot était de haute qualité. Le cuivre phosphore avec revêtement or assure une excellente conductivité, et la fabrication est précise. <h2> Quels sont les avantages d’acheter un lot de 10 pièces DC-022D </h2> <a href="https://www.aliexpress.com/item/1005005990037937.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S81251054a2e4475da83bdf6084b4187eT.jpg" alt="10PCS DC-022D 5.5*2.1mm 5.5*2.5mm DC Power Plug Female Socket Connector With Nut Panel Mounting Jack Adaptor DC-022 5.5×2.1/2.5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Cliquez sur l'image pour voir le produit </p> </a> Réponse Acheter un lot de 10 pièces DC-022D permet d’avoir une réserve pour les réparations futures, de réduire les coûts unitaires, et de disposer de pièces de rechange pour plusieurs projets. C’est une solution économique et pratique pour les amateurs et professionnels. J’ai utilisé 3 pièces sur mes 10, et j’en ai encore 7 en réserve. J’ai déjà utilisé une pièce supplémentaire pour réparer un module de contrôle de lumière LED. Le coût unitaire est de 0,85 €, ce qui est très abordable par rapport à l’achat d’une seule pièce à 1,50 € dans un magasin spécialisé. En résumé, ce lot est un excellent investissement pour tout projet électronique répétitif ou en cours de développement.
